ASTM A216 WCB сегментний кульовий кранце сегментований кульовий кран, виготовлений з американського стандарту вуглецевої сталі WCB. Він в основному використовується в промислових системах трубопроводів з високою температурою, високим тиском і неагресивними середовищами, і має чудову міцність, герметизацію та зварюваність.
ASTM A216 WCB Сегментний кульовий кран, ексклюзивно для парових систем високого тиску,Отримайте безкоштовну індивідуальну пропозицію

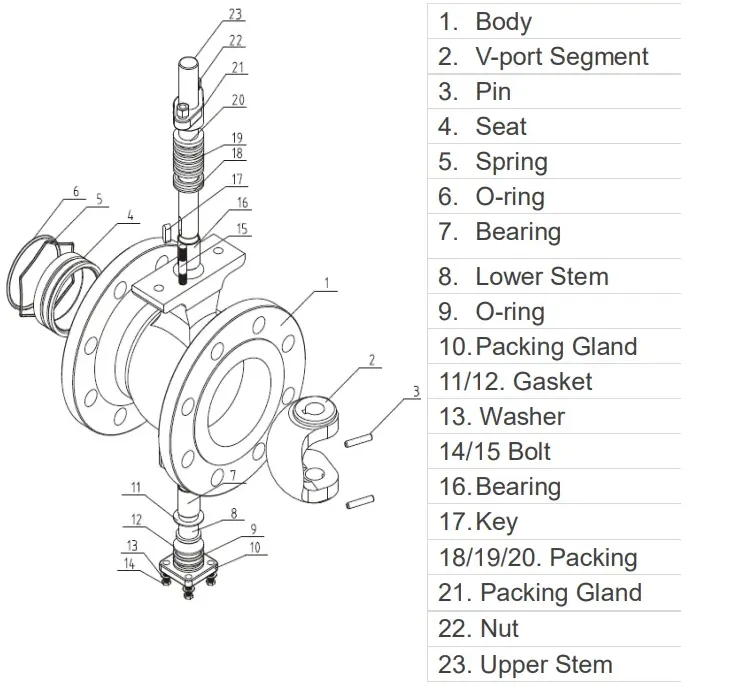

Креслення сегментного кульового крана A216 WCB
ASTM A216 WCB сегментний кульовий кран – детальна інформація
| Пункт | Специфікація |
|---|---|
| Стандарти | ASTM A216 WCB (матеріал корпусу) API 6D, ASME B16.34 (проектування та виробництво) ANSI B16.5 / B16.47 (фланцеві кінці) |
| Тип клапана | Сегментний кульовий кран (також відомий як V-портовий кульовий кран або контрольний кульовий кран) |
| Номінальний діаметр | DN15–DN600 (½"–24") |
| Номінальний тиск | Клас 150–Клас 600 (PN16–PN100) |
| Робоча температура | від -30 градусів до +425 градусів (підходить для роботи при високих-температурах) |
| Відповідні носії | Вода, пара, нафта, газ і не{0}}корозійні або помірно корозійні рідини |
| Кінець підключення | Фланець (стандарт), зварювання встик (додатково) |
| Приведення в дію | Ручний, пневматичний, електричний, гідравлічний |
| Матеріал корпусу | ASTM A216 WCB (зварюване лиття з вуглецевої сталі, еквівалент китайського ZG230-450) |
| Матеріал кулі | Нержавіюча сталь (наприклад, SS304/SS316) або вуглецева сталь з електролітичним нікелюванням (ENP) |
| Тип ущільнення | М’яке ущільнення (PTFE/RTFE) або металеве ущільнення (Stellite overlay) |
| Відповідність | API 6D, ISO 5208, GB/T 12237 |
Основні характеристики сегментного кульового крана ASTM A216 WCB
- Високо-міцна конструкція кузова
Виготовлено з литої вуглецевої сталі ASTM A216 WCB, міцність на розрив 485–655 МПа і межа текучості більше або дорівнює 250 МПа, що забезпечує відмінну стійкість до тиску та ударну в'язкість.
- Висока-температурна продуктивність
Здатність безперервної роботи до +425 ступінь, що робить його ідеальним для парових, гарячих масел та інших високотемпературних-систем на електростанціях і нафтохімічних підприємствах.
- Відмінна зварюваність
Матеріал WCB забезпечує хорошу цілісність зварного з’єднання, дозволяючи в більшості випадків пряме стикове зварювання трубопроводів без попереднього нагрівання, що підвищує надійність монтажу.
- Точний контроль потоку
Сегментна куля у формі V- дозволяє лінійні або рівно{0}}відсоткові характеристики потоку, забезпечуючи точне регулювання дроселювання в системах автоматизації процесів.
- Низький опір потоку та енергоефективність
Повно{0}}конструкція мінімізує падіння тиску, зменшуючи споживання енергії при накачуванні та покращуючи ефективність системи.
- Кілька варіантів ущільнення
М'яке ущільнення: PTFE/RTFE, досягає рейтингу витоку ANSI Class VI (менше або дорівнює 10 ppm), підходить для температур до 200 градусів
Металева печатка: сидіння зі стеллітовим-покриттям, витримують до 550 градусів, стійкі до ерозії та стирання частинками, ідеальні для пари під високим{2}}тиском
- Вогне{0}}та-антистатичний дизайн
Відповідає API 607 випробування-на пожежобезпечність: коли м’які ущільнювачі згорають, контакт-{2}}метал зберігає часткову герметичність
Вбудований-антистатичний-пристрій безпечно розряджає статичну електрику, що утворюється під час роботи
- Легке обслуговування
Має конструкцію заднього сидіння, яка дозволяє замінювати сальник під тиском, не знімаючи клапан з лінії, скорочуючи час простою.
- Широкий діапазон застосування
Зазвичай використовується в критичних контурах керування в нафтопереробній промисловості, переробці природного газу, котельних системах, хімічних реакторах і водоочисних установках.
Фабрика сегментних кульових кранів ASTM A216 класу WCB
FAQ
Що таке WCB класу ASTM A216
ASTM A216 Grade WCB — це зварювальний литий матеріал з вуглецевої сталі, який підходить для умов високої температури, широко використовується у виробництві компонентів, що підтримують тиск, таких як клапани, фланці та фітинги. Його міцність на розрив становить 485-655 МПа, а його застосовний діапазон температур становить від -29 градусів C до 427 градусів C.
Яка твердість ASTM A216 WCB?
Сам матеріал ASTM A216 WCB не вказує жодного значення твердості, і його твердість може змінюватися залежно від процесу термічної обробки та конкретної форми продукту, але діапазон твердості за Брінеллем (HB) зазвичай становить 150-220 HB.
