AWWA C516 — це стандарт для гумових-поворотних клапанів великого-діаметра, розроблений Американською асоціацією інженерів водопостачання. Він застосовується до клапанів діаметром більше або дорівнює 78 дюймам (2000 мм) і визначає мінімальні вимоги до їх конструкції, матеріалів, випробувань і умов експлуатації.
Класи тиску та швидкості
| Клас тиску | Максимальний робочий тиск (psi) | Суфікс класу | Максимальна швидкість (футів/с) | Зауваження |
| 25 клас | 25 psi | A | 8 футів/с (2,4 м/с) | Підходить для впускних/гравітаційних-ліній низького тиску. |
| 75 клас | 75 psi | B | 16 футів/с (4,9 м/с) | Загальний клас для міського водопостачання. |
| 150 клас | 150 psi | A | 8 футів/с (2,4 м/с) | Системи розподілу високого{0}}тиску. |
| 250 клас | 250 psi | B | 16 футів/с (4,9 м/с) | Високий{0}}тиск, висока-швидкість промислових/магістральних застосувань. |
Технічні характеристики матеріалів (основні компоненти)
| компонент | Загальні матеріали (стандарти ASTM) | Основні характеристики / переваги |
| Тіло | Ковкий чавун A536 / лита сталь A216 | Висока здатність до тиску та стійкість до навантажень на землю. |
| Диск | Ковкий чавун / нержавіюча сталь 304/316 | Оптимізований профіль потоку та покращений захист від корозії. |
| Вал | SS 304/316 / 17-4PH | Передача високого крутного моменту з чудовою стійкістю до іржі. |
| Гумове сидіння | EPDM / Буна-N (нітрил) | EPDM для питної води; Buna-N для стійкості до масла/вуглеводнів. |
| Підшипники | Бронза/самозмащувальні вкладиші з PTFE | Довготривала-робота-без обслуговування з низьким крутним моментом. |
Репрезентативні розміри (Face-to-Face)
| Номінальний розмір (NPS) | Номінальний розмір (мм) | Коротка серія F-–-F (дюйми) | Довгий ряд F-–-F (дюйми) | Типова вага (кг - прибл.) |
| 30" | 750 | 12.0 | 15.0 | 850+ |
| 48" | 1200 | 15.0 | 24.0 | 2,200+ |
| 60" | 1500 | 15.0 | 24.0 | 4,500+ |
| 78" | 2000 | 18.0 | 30.0 | 8,000+ |
| 96" | 2400 | 24.0 | 36.0 | 12,000+ |
| 120" | 3000 | 30.0 | 48.0 | Спеціальна збірка |
Тестування продуктивності та контроль якості
| Тестовий елемент | Вимога тиску | Критерії прийняття |
| Тест оболонки | 2x Номінальний робочий тиск | Відсутність видимих витоків на корпусі/упаковці; відсутність структурних пошкоджень. |
| Тест на сидіння | 1x номінальний робочий тиск | Бульба{0}}тугоабо відсутність-протікання на гумовому сідлі. |
| Тест життєвого циклу | Залежно від розміру (500 - 10 000 циклів) | Ефективність ущільнення має залишатися незмінною після циклу. |
| Перевірка покриття | Відповідно до AWWA C550 | Товщину епоксидного покриття необхідно перевіряти за допомогою нульових отворів. |
Застосування гумових дискових клапанів AWWA C516 великого-діаметра-
Системи міського водопостачання
1. Передача сирої води
2. Процеси водоочисних споруд (WTP):
- Контроль входу
- Ізоляція насосної станції
- Готові басейни для води
3. Водний транспорт на велику-відстань
Системи охолодження для виробництва електроенергії
- Системи циркуляції води
- Ізоляція градирні
- Омивання впускного сітка
Стічні води та очищення промислових вод
- Вторинні стоки
- Перероблена промислова вода
- Опріснювальні установки
Проекти боротьби з повенями та дренажу
- Великі дренажні насосні станції
- Гідротехнічні споруди

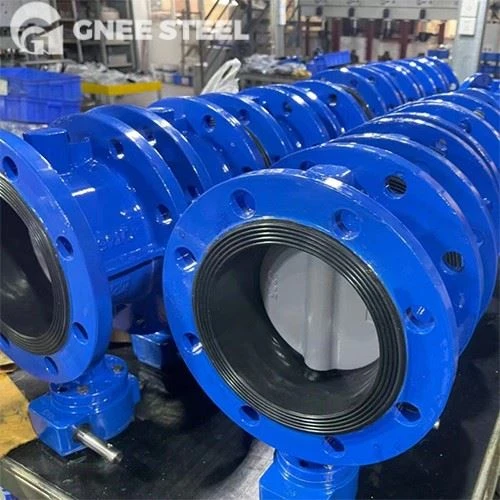

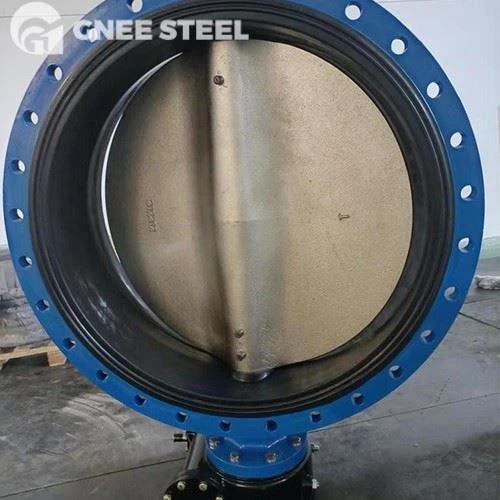

GNEEAWWA C516 Поворотний клапан
FAQ
Яка різниця між AWWA C504 і AWWA C516?
TheСтандарт C504застосовується до-гумових{1}}поворотних клапанів із сідлами діаметром від 3 дюймів до 72 дюймів (75 мм до 1800 мм), які широко використовуються в звичайних системах очищення води; в той час якСтандарт C516розроблено для клапанів над-великого діаметру, зокрема поворотних клапанів розміром 78 дюймів (2000 мм) і більше, які підходять для високого-потоку,великого-діаметрапроекти магістрального водопостачання або водовідведення.
Які бувають три типи поворотних клапанів?
3 різні типи поворотних клапанів
Поворотні клапани бувають різних конструкцій, адаптованих до конкретних застосувань на основі таких факторів, як діапазон тиску, тип з’єднання та спосіб приведення в дію. Найпоширеніші види включаютьбесфланцевий-тип, lug-стиль та ексцентричні дискові клапани.
Що означає AWWA?
TheАмериканська асоціація водних робіт(AWWA) є найбільшою організацією професіоналів водопостачання у світі. AWWA вірить, що кожен професіонал у сфері водопостачання заслуговує на те, щоб відчувати себе уповноваженим і мати інструменти та ресурси, необхідні для забезпечення своїх громад безпечною та чистою водою.
