Кульові крани та засувки є двома поширеними типами трубопровідної арматури, що відрізняються головним чином принципом роботи, швидкістю відкриття та закриття, герметизацією та застосовними сценаріями.
Кульові краникерувати потоком рідини шляхом обертання перфорованої кулі; лише обертання на 90 градусів достатньо для відкриття та закриття, що робить роботу швидкою та легкою. Вони демонструють надзвичайно низький опір рідини (майже нульовий), а в повністю відкритому стані потік є майже прямим, що робить їх придатними для застосувань, які вимагають швидкого відкривання та закривання або автоматизованого керування. Їх чудова герметизація, особливо під високим тиском, робить їх широко використовуваними в системах з високими вимогами до герметизації, наприклад, у нафтовій, газовій та хімічній промисловості.
Засувки шиберні, з іншого боку, покладаються на вертикальний рух воріт, щоб перекрити або дозволити потік медіа. Процес відкривання та закривання довший і повільніший, але їх пряма-конструкція забезпечує низький опір рідини, що робить їх придатними для застосувань, які вимагають тривалої повністю-відкритої або повністю-закритої роботи.
Незважаючи на те, що їхня герметичність дещо слабша, ніж у кульових кранів, і вони схильні до незначного витоку після частого відкривання та закривання, їх проста конструкція та нижча вартість роблять їх широко використовуваними в низькочастотних системах великого-діаметра,-таких як водопідготовка, пара, водопостачання та водовідведення.
Кульовий кран можна ввімкнути і вимкнути всього за 90 секунд, тоді як засувка займає 3 хвилини?Що вибрати для проектів великого-діаметра?
Порівняльна таблиця основних функцій і характеристик
| Параметр | Кульовий кран | Засувка |
| Основна функція | Увімкнення/вимкнення (вимкнення-) | Увімкнення/вимкнення (лише-вимкнення) |
| Тип операції | Чверть-оберту (90 градусів) | Багато{0}}оборотний (лінійний) |
| Опір потоку | Мінімальний(Близько нуля при повному проході) | Дуже низький |
| Ефективність ущільнення | Відмінно (м'яке сидіння) | добре |
| Швидкість роботи | Дуже швидко | Повільно (потрібно багато поворотів) |
| Здатність дроселювання | Погано (ризик ерозії) | Надзвичайно поганий (не використовувати) |
| Місце встановлення | Коротка довжина; потрібен зазор для ручки | Високий вертикальний профіль (піднімається ніжка) |
| Діапазон розмірів | В основному від малого до середнього | Всі розміри |
Порівняння технічних характеристик
| Параметр | Кульовий кран | Засувка |
| Номінальний тиск | Високий (до класу 2500) | Високий (до класу 2500+) |
| Діапазон температур | Обмежено сидіннями (М'який < 200 градусів) | Дуже висока(Метал-до-Метал) |
| Термін служби | Тривалий (-самоочищення) | Середній (тертя сидіння) |
| Середня чистота | Підходить для частинок/суспензії | Лише чисті носії |
| Відносна вартість | Середній (дорогий для великого діаметру) | Середній |
Резюме Керівництва з вибору
| Якщо ваша вимога... | Рекомендований клапан |
| Швидке аварійне{0}}відключення? | Кульовий кран |
| Точне регулювання потоку/дроселювання? | Прохідний клапан |
| Дуже великий діаметр труби (наприклад, DN1000)? | Поворотний клапан |
| Повний потік з мінімальною втратою тиску? | Засувка |
| Робота з носіями з твердими частинками? | Кульовий кран із металевим-сидіннямабоПоворотний клапан |
| Пар під високим{0}}тиском чи термальне масло? | Прохідний клапан(тип сильфонного ущільнення) |

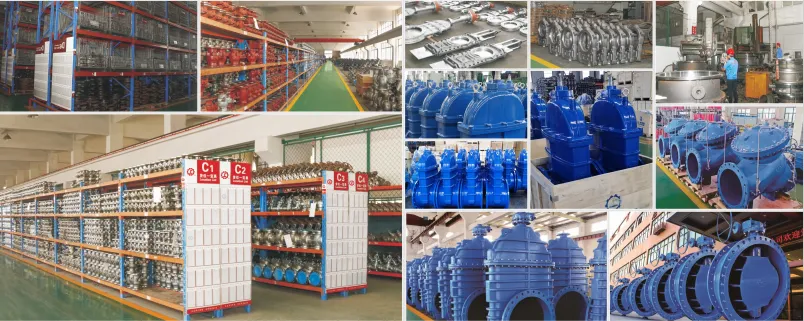

Завод кульових кранів і засувок GNEE
FAQ
Які недоліки шиберної арматури?
Недоліки засувок
Вони вимагають значного зусилля, щоб відкрити та закрити. Це може перешкодити деяким людям використовувати їх.
Вони мають бути або повністю відкритими, або повністю закритими. ...
Вони можуть викликати кавітацію при падінні тиску.
У них поганий контроль потоку.
Положення дроселю роз’їдає сідло та диск.
Що краще кульовий кран або засувка?
Засувки найкраще підходять для застосувань, які вимагають нечастої роботи та невеликого місця для встановлення. Кульові крани ідеально підходять для застосувань, які потребують швидкого циклу, кількох портів, надійних, щільних ущільнень та/або частої роботи.
