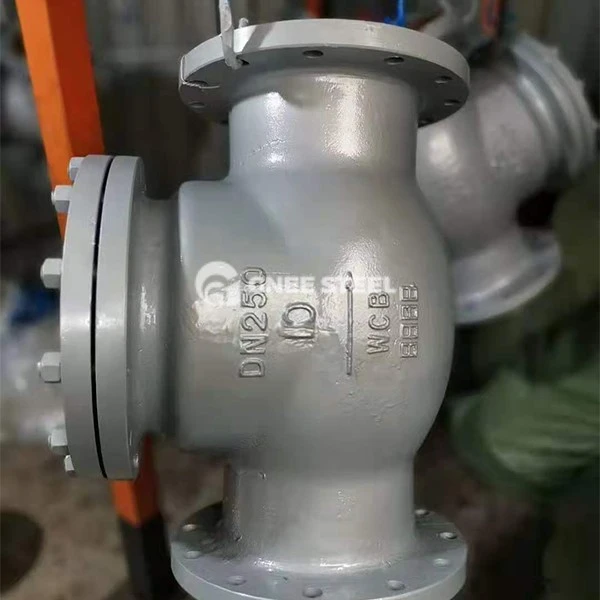

Конструкція та принцип роботи поворотного зворотного клапана з фланцем із литої сталі
Структура
Клапан має відносно просту конструкцію, в основному складається з корпусу, кришки, диска і пружини. Його робота залежить від тиску рідини, щоб відкрити диск для вільного проходу через отвір клапана. Під час зворотного потоку диск закривається, щоб запобігти зворотному потоку.
Принцип роботи
Прямий потік: Середній тиск штовхає диск, обертаючись навколо шарніра, відкриваючи клапан і забезпечуючи плавне проходження середовища.
Зворотний потік або застій: Коли тиск падає або змінюється, диск швидко повертається назад до сідла під дією сили тяжіння (або сили пружини), блокуючи зворотний потік середовища.
Ключовий момент: Диск зазвичай відкривається під кутом 45 градусів – 90 градусів, забезпечуючи безперешкодний потік з мінімальним опором.
особливості
Гнучка установка
Може встановлюватися горизонтально або вертикально (обертання диска має узгоджуватися з напрямком потоку), адаптуючись до різних схем трубопроводу.
Низький опір потоку
Обертовий отвір диска створює прямий-наскрізний шлях потоку з меншою втратою тиску, ніж у підйомних зворотних клапанах.
Відмінна герметизація
Рівномірний контактний тиск між диском і сідлом забезпечує надійне ущільнення для систем середнього-низького-тиску (PN Менше або дорівнює 16 МПа).
Висока ударостійкість
Обертовий дисковий механізм запобігає прямому удару, що робить його придатним для середовищ, що містять частинки або високі швидкості потоку.
Легке обслуговування
Фланцеве з'єднання забезпечує швидкий демонтаж, уможливлюючи онлайн-заміну дисків або ущільнювальних компонентів.
Специфікація
Зворотний клапан, BS1868
Сталеві клапани, ASME B16.34
Лицем до лиця ASME B16.10
Кінцеві фланці ASME B16.5/ASME B16.47
Кінці для стикового зварювання ASME B16.25
Перевірка та випробування API 598
Матеріал: CN7M
Діапазон розмірів: 2″~36″
Номінальний тиск: ASME CL, 150, 300, 600, 900, 1500, 2500
Діапазон температур: -29 градусів ~595 градусів
| Матеріал клапана | лита сталь, нержавіюча сталь, спеціальний сплав |
| Перевірка клапана | 100% перевірка кількості перед доставкою |
| Гарантія на клапан | 18 місяців після відвантаження та 12 місяців після встановлення |
| Колір клапана | Запит клієнта |
| Сальник клапана | Фанерний корпус для зворотного клапана |
Продам поворотний зворотний клапан із литої сталі GNEE
