Мембранний регульований редукційний та{0}}підтримуючий тиск клапан, спеціалізований клапан, призначений для систем водопостачання та водовідведення у високих-будинках, відіграє вирішальну роль. Він точно знижує тиск на вході до необхідного тиску на виході та підтримує стабільний тиск на виході, використовуючи власну енергію. Навіть при зміні вхідного тиску та витрати, вихідний тиск залишається постійним. Система керування клапаном оснащена фільтром самоочищення на вході, який ефективно перехоплює важчі зважені частинки більшого-діаметра, використовуючи характеристики рідини, забезпечуючи безперебійну роботу системи та надійний захист для безпеки та надійності клапана. Його чутлива робота та висока довговічність забезпечують потужну підтримку систем водопостачання у висотних-будинках.
Принцип роботи
При подачі води з впускного отвору вода надходить через голчастий клапан і потрапляє в камеру управління головного клапана. Тиск на виході діє на пілотний клапан через трубопровід. Коли тиск на виході перевищує встановлене значення пілотного клапана, пілотний клапан закривається, внаслідок чого контрольна камера припиняє надходити воду та починає дренаж. У цей час тиск у контрольній камері головного клапана поступово зростає, врешті-решт закриваючи головний клапан і гарантуючи, що вихідний тиск більше не зростає.
І навпаки, коли тиск на виході падає нижче заданого тиску пілотного клапана, пілотний клапан відкривається, і контрольна камера починає дренувати вниз по течії. Оскільки дренажний об’єм пілотного клапана більший, ніж вхідний об’єм голчастого клапана, тиск у контрольній камері головного клапана знижується. У цей час вхідний тиск відкриває головний клапан, таким чином підтримуючи стабільний потік і тиск. У сталому стані вхідний і вихідний об’єми контрольної камери рівні, відкриття головного клапана залишається постійним, а вихідний тиск відповідно стабілізується. Потрібний тиск на виході можна легко встановити, регулюючи пружину пілотного клапана.
Механізм регулювання тиску: Завдяки скоординованій дії пілотного та основного клапанів клапан регулювання тиску може автоматично регулювати відкриття корпусу клапана відповідно до змін тиску на виході, таким чином досягаючи стабільного контролю тиску.

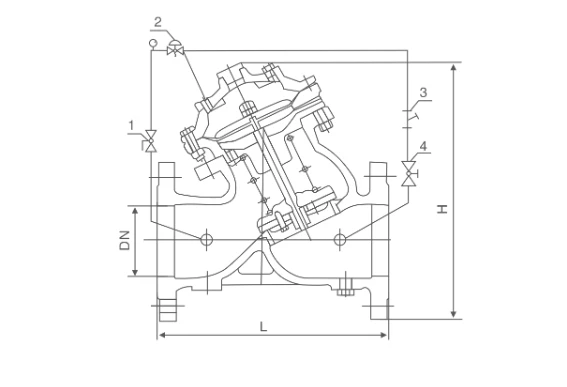

Креслення регульованого тиску діафрагми, клапана підтримки тиску
