Анелектричний три{0}}ходовий кульовий кранскладається з електричного приводу та три{0}}ходового кульового крана. Це поворотний-запірно-регулюючий клапан із такими перевагами, як щільне закриття, компактна конструкція, мала вага та просте обслуговування. Електричний три-кульовий кран використовує однофазну-напругу змінного струму 220 В як джерело живлення. Він отримує сигнали перемикання від системи керування та керує реверсивним одно-фазним зубчастим редуктором через однофазне-перемикання живлення, що дозволяє кульовому крану перемикати трубопровід відповідно до заданих вимог.
Дво{0}}герметичний електричний три{1}}ходовий кульовий кран має компактну структуру, привабливий зовнішній вигляд і гарну герметичність. Він може перемикати напрямок потоку середовища в трубопроводі і з'єднувати або закривати два взаємно перпендикулярних канали. Чотири-герметичний електричний три-ходовий кульовий кран має привабливий зовнішній вигляд і компактну та розумну структуру. Він може не тільки перемикати напрямок потоку середовища, але й з'єднувати три канали. Він також може закривати будь-який канал, з'єднуючи два інших, гнучко керуючи злиттям або розділенням середовища в трубопроводі.
Електричні три{0}}ходові кульові крани підходять для перемикання напрямку потоку середовищ і розділення або змішування рідин у системах трубопроводів водопостачання, нафтохімічної, металургійної, гірничодобувної, легкої текстильної, енергетичної, паперової, харчової та сталеливарної промисловості.
GNEE є провідним виробником клапанів у Китаї, оснащеним майстернею з ЧПК, яка надає вам послуги з налаштування клапанів.Оптимізуйте свій трубопровід – завантажте каталог клапанів сьогодні!
Електричний три{0}}кульовий кран - основні технічні параметри
| Пункт | Параметри |
|---|---|
| Тип корпусу клапана | Три{0}}ходовий литий кульовий кран |
| Номінальний діаметр | DN15-200мм |
| Номінальний тиск | PN1,6, 2,5, 4,0, 6,4 МПа; ANSI 150, 300 LB; JIS 10, 20, 30 тис |
| Стандартний фланець | JIS, ANSI, GB, JB, HG тощо. |
| Тип підключення | Фланцевий, різьбовий (підходить для 1/2"-2") |
| Тип капота | Інтеграл |
| Тип залози | Тип компресійної пластини |
| Герметизуюча упаковка | Упаковка з PTFE типу V-, ущільнення з азбесту з просоченого PTFE, ущільнення з азбестового текстилю, ущільнення з графіту |
| Модель приводу | Електричні приводи DSR, 3810R, DZW, HQ, PSQ |
| Основні технічні параметри |
Напруга живлення: 220В/50Гц, 380В/50Гц Вхідний сигнал: 4-20 мА або 1-5 В·постійного струму Вихідний сигнал: 4-20mA·DC |
|
Клас захисту: еквівалент IP65 (або IP67) Вибухозахищене-маркування: ExdⅡBT4 Функція ручного керування: ручка |
|
|
Температура навколишнього середовища: -25-+70 градусів Вологість навколишнього середовища: менше або дорівнює 95% |
Електричний три{0}}кульовий кран: основні показники ефективності
| Номінальний діаметр DN (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Допустима різниця тиску (МПа) | Менше або дорівнює номінальному тиску | |||||||||||
| Діапазон руху | 0-90 градусів | |||||||||||
| Витік Q | Відповідно до GB/T4213-92, він становить менше 0,01% від номінального кВ. | |||||||||||
| Основна помилка | ±1% | |||||||||||
| Гістерезис | ±1% | |||||||||||
| Мертва зона | Менше або дорівнює 1% | |||||||||||
Матеріали основних компонентів електричного три{0}}ходового кульового крана
| 1 | Корпус лівого клапана | WCB, CF8, CF8M, CF3M |  |
| 2 | Корпус правого клапана | WCB, CF8, CF8M, CF3M | |
| 3 | Сідло клапана | PEFE, PPL, 304,316 | |
| 4 | Сфера | 2Cr13,304,316 | |
| 5 | Шток клапана | 2Cr13,304,316 | |
| 6 | Герметизуюча упаковка | PTFE/Гнучкий графіт | |
| 7 | Сальник сальника | WCB, CF8, CF8M, CF3M |

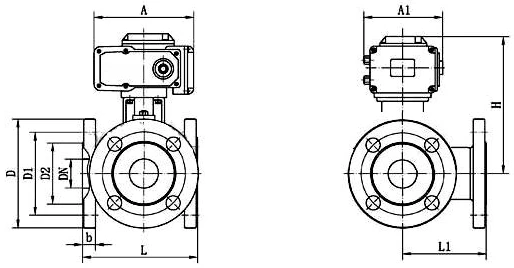

Основна форма та приєднувальні розміри електричного три{0}}ходового кульового крана
|
|
| Номінальний діаметр DN (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
| L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| H | Залежно від організації-виконавця. | |||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 24 | 24 |
Особливості електричних три{0}}кульових кранів:
1. Три-ходові кульові крани доступні з дво-і чотири-сідловими ущільнювальними конструкціями. Отвір ядра клапана має структуру типу L- і типу T-. Керуючи кутом повороту серцевини клапана, стан з’єднання між отвором серцевини клапана та отвором трубопроводу можна змінювати, дозволяючи різні комбінації керування трьома патрубками.
Три{0}}ходові кульові крани мають велику пропускну здатність і можуть контролювати гази, рідини та пару, і особливо підходять для контролю-високої в’язкості, волокнистих рідин і твердих частинок. Вони також підходять для застосувань із суворими вимогами до ущільнення.
2. Дво-герметичні три-кульові кульові крани мають компактну конструкцію, гарний зовнішній вигляд і хорошу герметичність. Вони можуть перемикати напрямок потоку середовища в трубопроводі. Вони також можуть з'єднувати або замикати два взаємно перпендикулярні канали.
3. Чотири-герметичні три-кульові кульові крани мають гарний зовнішній вигляд і компактну та розумну структуру. Вони можуть не тільки перемикати напрямок потоку середовища, а й з'єднувати три канали один з одним. Одночасно будь-який канал можна закрити, а інші два канали можна з'єднати, гнучко керуючи злиттям або розділенням середовища в трубопроводі.
4. Канал сердечника клапана типу T- дозволяє з’єднувати або перемикати три ортогональні труби, служачи для розділення або об’єднання потоків; канал типу L- з’єднує дві ортогональні труби та відсікає інший канал, таким чином змінюючи напрямок потоку середовища.
Застосування електричних три{0}}кульових кранів
Підходить для керування медіа в наступних системах:
1. Промислові рідинні системи: управління трубопроводами в нафтохімічній, металургійній та енергетичній промисловості
2. Комунальні системи: міське водопостачання, очищення стічних вод, передача енергії
3. Транспортування спеціальних середовищ: транспортування рідин із високою-в’язкістю та волокнистих частинок.
