Поворотний клапан з фланцем

A фланцевий поворотний клапанце промисловий клапан, який контролює швидкість потоку середовища в трубопроводі за допомогою обертання дискової пластини. Він в основному використовується у водопостачанні та водовідведенні, металургії, енергетичних системах і легкій текстильній промисловості з температурами менше або дорівнює 120-150 градусів і номінальним тиском менше або дорівнює 1,6 МПа. Центр штока клапана розташований на перетині центральної лінії корпусу клапана та ущільнювальної секції дискової пластини.

Він використовує композитну конструкцію сідла клапана з синтетичного каучуку та політетрафторетилену (PTFE), що забезпечує герметичність завдяки пружній деформації та має як зносостійкість, так і стійкість до корозії.

GNEE Group виробляє клапани, які відповідають національним стандартам, таким як API, ANSI та ASTM, і надає індивідуальні послуги щодо клапанів.Доступні спеціальні конструкції клапанів – розпочніть свій проект!‌

Технічні параметри фланцевого поворотного затвора

Діапазон розмірів: DN50-DN2000

Матеріал: SS304, SS316

Варіанти підключення: Фланцевий кінець

Тиск: 0,6 МПа ~ 4,0 МПа

Робоча температура: від -29 градусів до 425 градусів

Варіанти ущільнення: SS304 + Graphite

Застосовне середовище: вода, нафта, газ, оцтова кислота, азотна кислота

Особливості фланцевого дросельного затвора

1. Компактний і легкий, його легко розбирати та обслуговувати, його можна встановити в будь-якому положенні.

2. Проста і компактна конструкція, низький робочий крутний момент і швидке відкриття з поворотом на 90 градусів.

3. Лінійні характеристики потоку та хороша продуктивність регулювання.

4. З’єднання між пластиною-метеликом і штоком клапана має безштифтову структуру, що запобігає потенційним внутрішнім витокам.

5. Зовнішнє коло пластини-метелика має сферичну форму, покращуючи ефективність ущільнення та подовжуючи термін служби клапана, зберігаючи нульовий витік навіть після більш ніж 50 000 циклів відкриття та закриття під тиском.

6. Змінні ущільнювачі та надійне двонаправлене ущільнення.

7. Пластина метелика може бути покрита відповідно до вимог користувача, наприклад нейлоном або PTFE.

8. Цей клапан може бути призначений для фланцевого з'єднання та міжфланцевого з'єднання.

9. Спосіб приводу може бути ручним, електричним або пневматичним.

Параметри специфікації фланцевого поворотного клапана

Фланцевий поворотний клапан Матеріали деталей продукту

Принцип роботи дросельного клапана з фланцем

Контроль відкриття та закриття

Пластина метелика обертається на 0 градусів ~90 градусів навколо осі штока клапана, дозволяючи потоку середовища або перериванню.

У повністю відкритому стані товщина пластини метелика є єдиним опором потоку середовища через корпус клапана, що забезпечує мінімальний перепад тиску та чудові характеристики контролю потоку.

Ущільнювальний механізм

М’яке ущільнення: ущільнювальне кільце зазнає пружної деформації під тиском середовища, прилягаючи до пластини-метелика для досягнення ущільнення.

Жорстке ущільнення: через подвійну або потрійну ексцентричну структуру сідло клапана відокремлює або контактує з дисковою пластиною в момент відкриття та закриття, усуваючи тертя та досягаючи нульового витоку.

Експлуатаційні переваги фланцевого поворотного клапана

Компактна структура, легке встановлення

Невеликий розмір і легка вага (лише від 1/3 до 1/2 ваги кульового крана), економія місця для встановлення, особливо підходить для-висотних або прихованих трубопроводів.

Конструкція фланцевого з'єднання економить більше місця, ніж традиційне зварювання, і забезпечує надійну герметизацію.

Швидке відкриття та закриття, гнучке керування

Відкривання та закривання можна завершити поворотом на 90 градусів, що забезпечує швидкий час реакції, підходить для застосувань, які потребують частого регулювання або аварійного-вимкнення.

Низький крутний момент відкривання та закривання, проста експлуатація, зниження трудомісткості.

Надійне ущільнення

Клапани з м’яким -ущільненням забезпечують чудову герметичність, придатні для застосувань із суворими вимогами щодо контролю витоків (наприклад, у харчовій і фармацевтичній промисловості).

Клапани з жорстким-ущільненням стійкі до високих температур і тиску, мають тривалий термін служби та підходять для важких умов (таких як парові та нафто-/газопроводи).

Точний контроль потоку

Товщина пластини метелика є єдиним опором, коли середовище протікає через корпус клапана; низький опір потоку, зниження тиску та майже{0}}лінійні характеристики потоку забезпечують гарну ефективність регулювання.

Сильна стійкість до корозії

Корпус клапана та матеріали для ущільнень можна вибирати зі стійких до корозії -матеріалів, таких як нержавіюча сталь і Hastelloy відповідно до характеристик середовища, що подовжує термін служби.

Легке обслуговування

Змінні ущільнювачі забезпечують нульовий витік навіть після більш ніж 50 000 циклів відкривання та закривання під тиском, знижуючи витрати на технічне обслуговування.

Застосування фланцевих поворотних клапанів

Системи водопостачання та водовідведення

Використовується на водопровідних установках, очисних спорудах, муніципальних трубопроводах водопостачання тощо для регулювання потоку та перекриття потоку рідини.

Хімічна промисловість

Для транспортування корозійних середовищ, таких як кислоти, луги та масла, потрібні корпуси клапанів із нержавіючої сталі та дискові клапани з тефлоновим покриттям- або спеціальні покриття.

Енергетика

Використовується для регулювання витрати пари та тиску в котлі, поглинаючи теплове розширення та запобігаючи розтріскування трубопроводу.

Харчова та фармацевтична промисловість

Потрібен корпус клапана з нержавіючої сталі 316L, відполірованої до Ra0,4 мкм, а ущільнювальна поверхня повинна бути захищена перед зварюванням.

Додатки для майнінгу

Потрібні вибухозахищені електричні приводи та потрійний захист, щоб уникнути ризику вибуху газу.

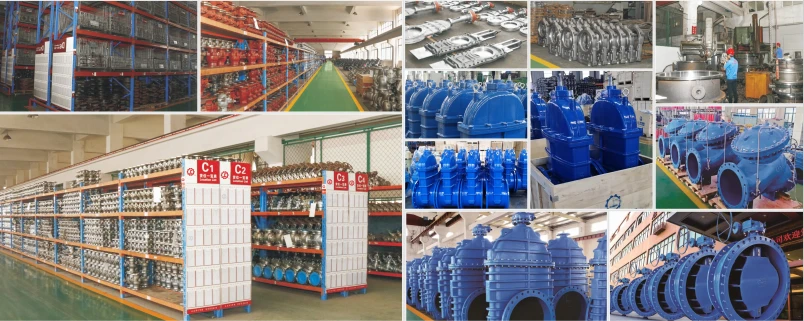

Завод фланцевих поворотних клапанів
