A мембранний клапан із- фторполімерним покриттямце стійкий до корозії запірно-регулюючий-клапан із фторопластовою (наприклад, PTFE або FEP) обшивкою всередині корпусу клапана (проточний канал і ущільнювальна поверхня) і оснащений фторполімерною діафрагмою. Канал потоку відкривається або закривається підняттям, опусканням або стисканням діафрагми.
Фторполімерна футеровка та фторполімерна діафрагма разом ізолюють середовище від підкладки корпусу клапана (переважно чавуну або вуглецевої сталі), запобігаючи корозії. Він може похвалитися такими перевагами, як «висока стійкість до корозії», «відсутність ущільнення-під мертвим кутом» і «нульове забруднення середовища», що відповідає стандартам GB/T 12239 і HG/T 4084. Він широко використовується в хімічній, металургійній та фармацевтичній промисловості для транспортування корозійних середовищ, таких як сильні кислоти, луги та органічні розчинники.
GNEE Group є провідним виробником промислової арматури, яка надає рішення для клапанів і послуги з налаштування для клієнтів у всьому світі.Сертифікати відповідності клапанів – завантажте тут!
Технічні параметри мембранного-клапана з фтором
Діапазон розмірів: DN15–DN300
Діапазон тиску: PN6–PN16
Кінцеве з'єднання: фланцеве, різьбове або під зварювання
Матеріал: корпус із ковкого чавуну або вуглецевої сталі з покриттям із PTFE/FEP
Ущільнювачі: діафрагма з фторопласту EPDM або PTFE
Конструкція клапанів: пряма{0}}прохідна або переливна-конструкція корпусу
Віч-на-віч: ISO 5752 / DIN EN 558
Кінцеве з'єднання: ASME B16.5, EN 1092-1
Тестування та перевірка: API 598, ISO 5208
Відповідне середовище: кислотні, лужні, корозійні та високо{0}}чисті рідини
Структура та принцип мембранного-клапана з фтором
Ізоляція діафрагми
М'яка діафрагма з гуми або фторопласту (наприклад, PTFE, FEP) повністю ізолює внутрішню порожнину корпусу клапана від приводних компонентів (таких як шток клапана та диск клапана). Привідні компоненти переміщують шток клапана за допомогою стисненого повітря, електрики або вручну, змушуючи діафрагму підніматися, опускатися або стискатися, таким чином відкриваючи або закриваючи шлях потоку та запобігаючи контакту між середовищем і металевими частинами.
Захист підкладки з фтору
Внутрішня стінка та шлях потоку корпусу клапана облицьовані фторопластом (наприклад, PTFE, PFA), що утворює стійкий до корозії-бар’єр. Шар фторопласту має рівномірну товщину (2-5 мм) і щільно з’єднаний з підкладкою, протистоїть ерозії висококорозійних середовищ, таких як соляна кислота, сірчана кислота та азотна кислота.
Перелік матеріалів основної запасної частини-мембранного клапана з фтором
| немає | Назва частини | Сірий чавун (Z) | Вуглецева сталь (C) | Нержавіюча сталь (P) | Нержавіюча сталь (R) | Низьковуглецева нержавіюча сталь (Pₗ) | Низьковуглецева нержавіюча сталь (Rₗ) |
|---|---|---|---|---|---|---|---|
| 1 | Корпус, обкладинка, диск | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | Дисковий шток | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | Підкладковий шар | FEP (F46) / PFA (розчинний PTFE) / PCTFE (F3) / PO (поліолефін) | |||||
| 4 | Діафрагма | FEP (F46) / CR (неопрен) / PFA (розчинний PTFE) / FPDM (EPDM) | |||||
| 5 | Стовбурова гайка | ZCuAl10Fe3 | |||||
| 6 | Болт | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti |
| 7 | гайка | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 8 | Маховик | HT200 | HT200 | WCC | WCC | WCC | WCC |
Розміри та вага основного з’єднувального елемента-мембранного клапана з фтором
Стандартне значення (PN0,6 МПа/PN1,0 МПа)
| DN (мм) | NPS (дюйм) | L | D | D1 | D2 | f | b | Z–Φd | D0 | H1 | H2 | Вага (кг) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4–Φ14 | 120 | 105 | 110 | 3.5 |
| 20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4–Φ14 | 120 | 105 | 125 | 4 |
| 25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4–Φ14 | 120 | 120 | 135 | 5 |
| 32 | 1-1/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4–Φ18 | 140 | 125 | 150 | 8 |
| 40 | 1-1/2 | 180 | 145 | 110 | 85 | 3 | 20 | 4–Φ18 | 140 | 140 | 180 | 12 |
| 50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4–Φ18 | 140 | 155 | 195 | 14 |
| 65 | 2-1/2 | 250 | 180 | 145 | 120 | 3 | 22 | 4/8–Φ18 | 200 | 200 | 255 | 29 |
| 80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 8–Φ18 | 200 | 200 | 255 | 29 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8–Φ18 | 280 | 270 | 325 | 46 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8–Φ23 | 300 | 340 | 410 | 75 |
| 150 | 6 | 460 | 280 | 240 | 210 | 3 | 28 | 8–Φ23 | 400 | 400 | 560 | 105 |
| 200 | 8 | 570 | 335 | 295 | 265 | 3 | 28 | 8–Φ23 | 400 | 480 | 600 | 170 |
| 250 | 10 | 680 | 390 | 350 | 320 | 3 | 30 | 12–Φ23 | 480 | 565 | 800 | 240 |
| 300 | 12 | 790 | 440 | 400 | 368 | 4 | 32 | 12–Φ25 | 500 | 585 | 680 | 320 |

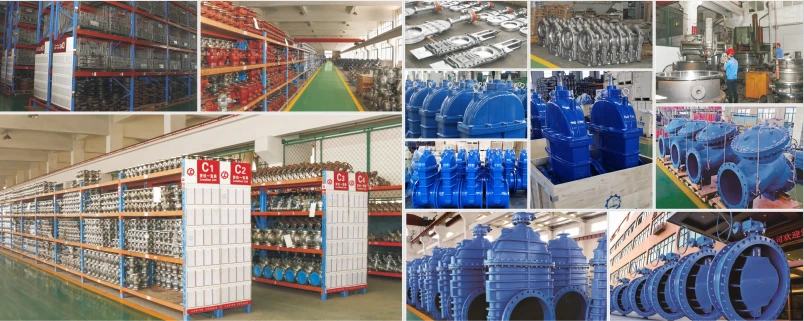

Фабрика-футерованих мембранних клапанів
