Поворотні клапани з нержавіючої сталіЦе широко використовувані регулюючі клапани в системах трубопроводів для рідини, головним чином для перекриття або регулювання потоку середовища. Їх основна структура складається з корпусу клапана, дискової пластини, штока клапана, ущільнювального кільця та компонентів фланцевого з’єднання. І корпус клапана, і пластина метелика виготовлені з нержавіючої сталі, як правило, 304, 316 і 316L, яка має чудову корозійну стійкість, стійкість до окислення та високу механічну міцність, що робить їх придатними для робочих середовищ, що включають воду, пару, масло, кислотні та лужні розчини та деякі хімічні середовища.
Фланцеве з’єднання забезпечує безпечне та надійне з’єднання між клапаном і системою трубопроводу, спрощуючи монтаж і демонтаж, і особливо підходить для застосувань великого-діаметра в системах трубопроводів середнього та низького-тиску.
GNEE Group є провідним виробником промислової арматури, яка надає рішення для клапанів і послуги з налаштування для клієнтів у всьому світі. Глобальні дистриб’ютори клапанів – приєднуйтеся до нашої мережі!
Дроссельний затвор з нержавіючої сталі. Технічні параметри
Номінальний діаметр: DN50-DN1000
Ущільнення сидіння: бутадієновий каучук, PTFE
Відповідна температура: -20ºC-+150ºC
Ущільнення сидіння: легована сталь, сплав STL Stellite
Застосовна температура: -550ºC
Номінальний тиск: 1.0Mpa-1.6Mpa
Спосіб підключення: фланець
Спосіб приводу: ручний, черв'ячний, пневматичний, електричний
Матеріал корпусу клапана: чавун, ковкий чавун, лита сталь, нержавіюча сталь
Виробничий стандарт: GB (китайський національний стандарт), DIN (німецький стандарт), API (американський стандарт), ANSI (американський стандарт)
Застосовні середовища: вода, нафта, газ, порошок, рідина
Широке застосування: нафтова промисловість, хімічна промисловість, енергетика, охорона навколишнього середовища, водозбереження, опалення, водопостачання та водовідведення, промисловість, машинобудування
Конструктивні компоненти дросельного клапана з нержавіючої сталі
- Корпус клапана: литий з нержавіючої сталі, що забезпечує чудову стійкість до корозії, міцність і герметичність. Зазвичай він має круглу форму з внутрішніми каналами для забезпечення потоку медіа.
- Тарілка: ключовий компонент клапана, зазвичай диск-форми, встановлений у корпусі клапана та з’єднаний із приводом через шток клапана. Тарілка обертається навколо осі штока клапана, таким чином відкриваючи та закриваючи клапан і контролюючи швидкість потоку.
- Стержень клапана: з’єднує пластину посуду з приводом, передаючи крутний момент для забезпечення точного обертання пластини чаші в потрібне положення. Шток клапана зазвичай виготовляється з нержавіючої сталі, що забезпечує достатню міцність і зносостійкість для забезпечення належної роботи клапана.
- Ущільнювальна пара: включає ущільнювальну поверхню на тарілці та ущільнювальне гніздо на внутрішній стінці корпусу клапана. Ущільнювальна пара забезпечує щільне ущільнення, коли клапан закритий, запобігаючи витоку середовища. Звичайні ущільнювальні матеріали включають гуму та PTFE, вибрані на основі конкретного середовища та умов експлуатації.
- Фланці: розташовані на обох кінцях корпусу клапана, використовуються для підключення клапана до трубопроводу. Фланець має отвори для болтів, а клапан кріпиться до фланця трубопроводу болтами, щоб утворити повну систему трубопроводу.
Особливості та переваги дросельного клапана з нержавіючої сталі
- Висока міцність і стійкість до корозії: Корпус клапана виготовлено з високоякісної-нержавіючої сталі, литої або кованої, що має високу міцність і стійкість до корозії, що дозволяє адаптуватися до різноманітних важких умов роботи.
- Чудова герметичність: сідло клапана та поворотна пластина щільно прилягають один до одного, утворюючи ущільнювальну поверхню. Високоякісний-матеріал сідла клапана з нержавіючої сталі забезпечує хорошу герметичність клапана навіть після тривалого використання.
- Гнучке регулювання потоку: Кут повороту пластини метелика може варіюватися від 0 градусів до 90 градусів. При повороті на 90 градусів клапан повністю відкритий. Ця конструктивна особливість дозволяє дросельному клапану з фланцем із нержавіючої сталі досягати точного регулювання та перекриття-потоку рідини.
- Легке встановлення та обслуговування: Фланцеве з’єднання є основним методом з’єднання між клапаном і системою трубопроводів, що полегшує встановлення та розбирання. Крім того, проста конструкція, малий розмір і невелика вага дросельного клапана з фланцем з нержавіючої сталі спрощують технічне обслуговування.
Застосування дросельних клапанів з нержавіючої сталі
Поворотні клапани з нержавіючої сталі широко використовуються в багатьох галузях промисловості завдяки своїм чудовим характеристикам:
1. Системи водопостачання: використовуються в міському водопостачанні, очищенні стічних вод тощо для регулювання потоку та перекриття потоку води.
2. Хімічна промисловість: підходить для контролю корозійних середовищ, таких як кислоти, луги та інші хімічні рідини.
3. Нафтова та газова промисловість: використовується для відкриття, закриття та регулювання трубопровідних транспортних систем; стійкий до високого тиску і корозії.
4. Фармацевтична та харчова промисловість: завдяки відповідності матеріалу з нержавіючої сталі гігієнічним стандартам, його можна використовувати у сферах застосування, що потребують високої чистоти.
5. Енергетика: Використовується для контролю рідини в системах охолодження води та паропроводах.

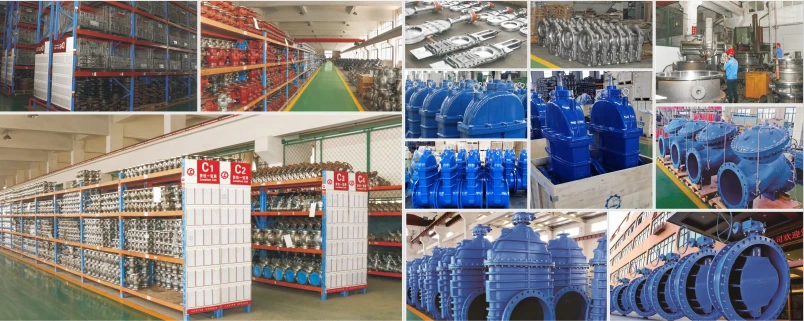

Фабрика дросельних клапанів з нержавіючої сталі
