Основна різниця міжповоротні зворотні клапаниіпоршневі зворотні клапаниполягає в механізмах їх роботи. Поворотні зворотні клапани покладаються на обертання диска клапана навколо осі для відкриття та закриття, що призводить до низького опору потоку, але повільної швидкості закриття. Поршневі зворотні клапани, з іншого боку, використовують вертикальний рух диска клапана, пропонуючи швидку реакцію та ефективне придушення гідроудару.
Диск клапана aповоротний зворотний клапанмає диск{0}}форму та відкривається обертанням навколо шарніра за допомогою шарнірного механізму. Під час прямого потоку рідина відкриває диск клапана, створюючи обтічний канал із низьким опором потоку, що робить його придатним для трубопровідних систем великого-діаметра та низької-потоку-швидкості, таких як міське водопостачання та циркуляційна вода електростанцій. Однак через довгий хід закриття та повільну швидкість закриття він схильний до гідроудару, коли швидкість потоку середовища різко змінюється, особливо спричиняючи удари трубопроводу та шум під час зупинки насоса.
Крім того, звичайнийповоротні зворотні клапанив основному використовуються для горизонтального монтажу; вертикальна установка вимагає спеціальної конструкції.
Диск клапана aпоршневий зворотний клапан, схожий на поршень, рухається лінійно вгору та вниз уздовж центральної осі корпусу клапана та зазвичай оснащений пружиною, яка допомагає закриватися. Коли швидкість потоку середовища зменшується або змінюється, пружина та зворотний тиск працюють разом, змушуючи диск клапана швидко опускатися назад і ущільнюватися, значно зменшуючи тиск гідроудару.
Це особливо підходить для сценаріїв із високими вимогами до запобігання зворотному потоку та захисту від гідроударів, наприклад, випуски водяних насосів і стояки водопостачання у висотних-будинках. Він має компактну конструкцію і надійну герметизацію, але канал потоку має певний ступінь вигину, а опір рідини трохи вище, ніж у поворотних клапанів. Крім того, більшість моделей потребують вертикального встановлення, щоб забезпечити скидання-за допомогою сили тяжіння.
Пряме заводське ціноутворення: заощаджуйте до 30% на перевірках повороту та поршня, сертифікованих API.Запит на прайс-лист.
Порівняння основних механічних характеристик
| Параметр | Поворотний зворотний клапан | Поршневий зворотний клапан |
| Механізм відкриття | Диск обертається на aпетлянад сидінням | Диск/поршень рухаєтьсявгору і внизв межах посібника |
| Проектування шляху потоку | Наскрізно-(Майже повний прохід) | S-образний шлях потоку(Подібно до прохідних клапанів) |
| Опір потоку | Мінімальний(Дуже низький перепад тиску) | Значний(Втрата високого тиску) |
| Ефективність ущільнення | Покладається на зворотний потік і силу тяжіння; помірне ущільнення | Керується протитиском; чудова герметичність |
| Швидкість закриття | Відносно повільно (довгий хід диска) | швидко(Коротка подорож; миттєво з пружиною) |
| Ризик гідроудару | Високий (схильність до "хлопання" при швидкому розвороті) | Мінімальний(Анти-слам, особливо з пружиною) |
Технічні характеристики та обмеження
| Параметр | Поворотний зворотний клапан | Поршневий зворотний клапан |
| Діапазон розмірів | Повний асортимент(DN50 - DN2000+) | Від малого до середнього(Зазвичай менше або дорівнює DN250) |
| Номінальний тиск | Від низького до середнього (громіздкий при високому тиску) | Екстремально високий(До класу 2500+) |
| Робоча температура | Широкий асортимент | широкий асортимент; потрібні проти{0}}напрямні для нагрівання |
| Положення установки | Горизонтальний; Вертикальний (лише висхідний потік) | Горизонтальний; Усі напрямки, якщо-завантажено пружину |
| Тиск розтріскування | Низький (мінімальна сила, потрібна для відкриття) | Високий (Потрібно подолати вагу поршня або пружини) |
| Зносостійкість | Штифт петлі та втулки є точками зносу | Направляючі поверхні поршня схильні до фрикційного зносу |
Придатність медіа та послуг
| Параметр | Поворотний зворотний клапан | Поршневий зворотний клапан |
| Чистота ЗМІ | Прощаючи(Робиться з дрібними твердими речовинами/частинками) | Високий попит(Частинки можуть заклинити поршень) |
| Текучий стан | Ідеально підходить для рідин і середовищ із низькою{0}}в’язкістю | Ідеальний дляГази, повітря і пара |
| Частота потоку | Найкраще для стабільних-трубопроводів великої відстані | Найкраще підходить для коливань тиску/частих циклів |
| Пульсуючий потік | Диск має тенденцію стукати та зношувати шарнір | Поршень справляється з пульсаціями плавно і тихо |
Типова інструкція із застосування
| Вимога | Рекомендований тип | Причина |
| Міський великий водогін | Перевірка гойдалок | Вимоги до великого обсягу та низького перепаду тиску. |
| Парові-високого тиску/котли | Перевірка поршня | Вимагає стійкості до високого-тиску та газонепроникності. |
| Вихідні отвори насосів для шламу або стічних вод | Перевірка гойдалок | Повний отвір запобігає засміченню твердими частинками. |
| Поршневі компресори | Перевірка поршня | Часті цикли; поршень більш стійкий до вібрації. |
| Компактні газові панелі/панелі | Перевірка поршня | Економ-простір і дозволяє вертикальне встановлення. |

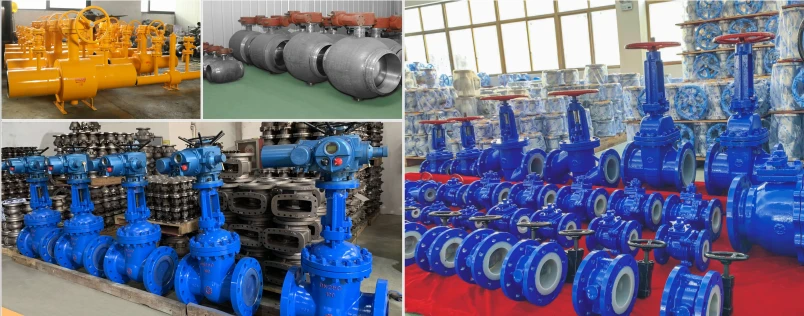

Завод поворотного зворотного клапана та поршневого зворотного клапана GNEE
FAQ
Який очікуваний термін служби поворотного зворотного клапана?
У середньому, зворотні клапани можуть працювати будь-девід 5 до 20 років. Однак цей термін служби можна продовжити або скоротити на основі чинників, згаданих раніше. Наприклад, зворотні клапани, виготовлені з високоякісних-матеріалів і експлуатовані в ідеальних умовах, можуть прослужити понад 20 років.
Як повинен бути встановлений поворотний зворотний клапан?
Поворотні зворотні клапани встановлюються завждиз ПЕТЛЕЮ горизонтально та над центральною лінією труби(як показано на малюнках у кінці цього розділу). Неправильна установка може призвести до заклинювання, великої втрати напору та/або залипання у відкритому положенні.
Коли використовувати поршневий зворотний клапан?
Поршневі зворотні клапани часто використовуються всистеми високого{0}}тиску, паропроводи та промислові технологічні трубопроводи, де надійне ущільнення є критичним. Вони також поширені у вертикальних установках для захисту насосів і в системах, де пульсуючий потік може призвести до передчасного зносу інших типів зворотних клапанів.
