Основна різниця міжповоротні зворотні клапаниіпружинні-зворотні клапаниполягає в їхніх принципах роботи, структурному дизайні, швидкості відгуку та відповідних умовах експлуатації. Їх ефективність щодо запобігання зворотному потоку істотно відрізняється.
Поворотні зворотні клапанипокладатися на обертання диска клапана навколо шарнірного штифта для відкриття та закриття. У прямому потоці середовище штовхає диск-у формі диска клапана; у зворотному потоці диск клапана знову встановлюється та закривається під дією власної ваги та тиску рідини. Його спрощена конструкція внутрішнього каналу забезпечує низький опір рідини та низький перепад тиску, що робить його придатним для систем трубопроводів великого-діаметра (DN≥50 мм), низької-швидкості-потоку та чистих середовищ, таких як водопостачання, дренаж, протипожежний захист та промислові трубопровідні мережі.
Однак, оскільки клапанний диск закривається під дією сили тяжіння, швидкість закриття є відносно низькою. Він схильний до гідроударів, коли тиск часто коливається або коли насос зупиняється, і зазвичай його можна встановлювати лише в горизонтальних або певних похилих трубопроводах, що обмежує напрямок його встановлення.
Підпружинені-зворотні клапани, з іншого боку, мають вбудовану-пружину попереднього натягу. У прямому потоці тиск середовища долає силу пружини, щоб відкрити клапан; у зворотному потоці пружина швидко штовхає диск клапана назад у герметичне положення. Ця конструкція забезпечує швидшу реакцію та швидше відключення, ефективно зменшуючи гідроудар і роблячи його особливо придатним для застосувань із пульсуючим потоком, вібрацією чи потребою швидкого закриття, наприклад, вихідні отвори водяного насоса та системи домашнього опалення.
Пружинна-конструкція також робить його необмеженим у напрямку встановлення, дозволяючи вертикальне чи горизонтальне встановлення, таким чином підвищуючи його адаптивність. Проте його шлях потоку є відносно складним, що призводить до дещо більшого опору рідини, а пружини можуть втомлюватися та виходити з ладу під час тривалого використання, що вимагає регулярного обслуговування.
Обидві моделі?Отримайте заводські-прямі ціни на поворотні та пружинні-клапани сьогодні.
Порівняльна таблиця: поворотний зворотний клапан і пружинний-зворотний клапан
| Вимір порівняння | Поворотний зворотний клапан | Пружинний-зворотний клапан |
| Сила закриття | В першу чергу покладається напротитисківагадиска. | В першу чергу покладається намеханічна сила внутрішньої пружини. |
| Структурний дизайн | Диск обертається на шарнірній цапфі, розташованій за межами сидіння. | Диск рухається вздовж центральної лінії і утримується на посадці пружиною. |
| Орієнтація установки | В першу чергу горизонтальні. Вертикальна установка тільки дляВгорупотік. | Будь-який напрямок(Горизонтально, вертикально вгору/вниз або під нахилом). |
| Швидкість закриття | Повільніше. Велика відстань подорожі; перевстановлення має невелику затримку. | Дуже швидко. Сильно закривається до того, як швидкість потоку досягає нуля. |
| Гідравлічний удар/контроль шуму | Бідний. Схильний до насильства"Грюкання"і гідравлічний удар. | Чудово. Класифікується як a"Тихий"дизайн; ефективно пригнічує гідроудар. |
| Опір потоку (падіння тиску) | Мінімальний. Прямий-прохідний шлях потоку; дуже низький перепад тиску. | Помірний/вищий. Необхідно подолати напругу пружини; шлях потоку часто звивистий. |
| Тиск розтріскування | Дуже низький. Flow потрібно лише відштовхнути легкий-диск. | Вищий/Регульований. Залежить від попереднього-натягу пружини. |
| Ефективність ущільнення | Середній. Можуть мати незначні витоки при дуже низькому тиску або низькому протитиску. | добре. Пружина забезпечує початковий тиск ущільнення та краще центрування. |
| Вимоги до медіа | Нижній. Краща толерантність до середовищ з невеликою кількістю сміття або високою в'язкістю. | Високий. Сміття може легко заклинити пружину або напрямний механізм. |
| Технічне обслуговування | простий Інтуїтивно зрозуміла структура; легко перевірити шарнірний штифт і руку. | Комплекс. Вимагає перевірки на втому пружини та знос направляючої. |
| Типовий діапазон розмірів | Доступні від малого до над-великого діаметру (DN2000+). | Поширений у малих і середніх свердловинах; великі розміри часто важкі та дорогі. |
| Вартість / Точка ціни | Нижній. Простий дизайн з довгою історією виробництва. | Вища. Прецизійні пружини та напрямні конструкції збільшують витрати на виробництво. |

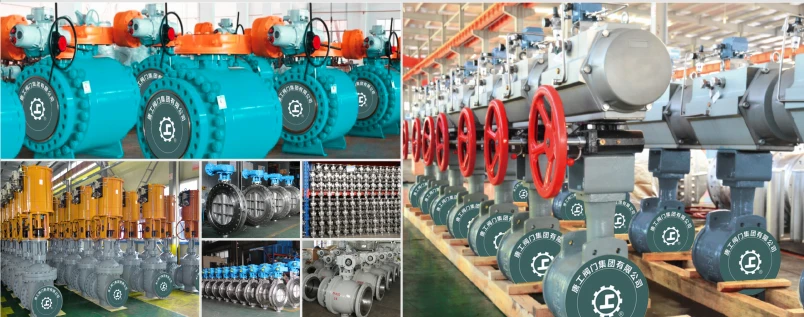

Завод зворотних клапанів GNEE
Не знаєте специфікацій зворотного клапана?Отримайте безкоштовну технічну консультацію та оцінку за 24 години.
Поширені запитання
Для чого потрібен поворотний зворотний клапан?
Поворотний зворотний клапан є простим пристроєм, призначеним дляодносторонній потік рідини чи газу. Він має диск, який обертається на шарнірі, відкриваючись, щоб дозволити рідині втекти, а потім закриваючись, щоб запобігти зворотному потоку.
Для чого потрібен пружинний зворотний клапан?
Клапани є універсальними пристроями, які використовуються дляконтроль потоку рідин або газів. Вони відіграють важливу роль у незліченних трубопроводах і технологічних системах, зазвичай слугуючи для регулювання потоку та тиску, запуску чи зупинки потоку або запобігання виникненню зворотного потоку в системі.
Який очікуваний термін служби пружинного зворотного клапана?
Типова тривалість життя
У середньому, зворотні клапани можуть працювати будь-девід 5 до 20 років. Однак цей термін служби можна продовжити або скоротити на основі чинників, згаданих раніше. Наприклад, зворотні клапани, виготовлені з високоякісних-матеріалів і експлуатовані в ідеальних умовах, можуть прослужити понад 20 років.
