Найбільша відмінність між кульовими кранами V-типу та повнопрохідними-кульовими кранами полягає в їхніх функціях. Кульові крани типу V- призначені для точного регулювання потоку та обробки складних середовищ, а також мають здатність до зсуву та регулювання; З іншого боку, повнопрохідні кульові крани зосереджені на досягненні повного проходу потоку та швидкого перекриття-рідин, а також характеризуються низьким опором потоку та функціями скребка.
A Кульовий кран типу V-– це регулюючий клапан із V--подібним виїмкою на кульці. Обертаючи кулю, площа відкриття змінюється, досягаючи безперервного та точного контролю потоку. Він особливо підходить для додатків, які вимагають високого коефіцієнта обертання (від 100:1 до 300:1). Окрім регулювання потоку, його V--подібна виїмка також розсіює домішки, такі як волокна та частинки, коли вона закрита, запобігаючи засміченню. Він підходить для середовищ, що містять суспензії або дрібні тверді частинки.
A повнопрохідний кульовий кранє запірним-вентилем. Діаметр наскрізного-отвору кульки практично такий самий, як і внутрішній діаметр труби. У повністю відкритому стані рідина протікає майже безперешкодно, зводячи до мінімуму втрати тиску. Він в основному використовується в програмах, що вимагають високих витрат, або для операцій з очищення трубопроводів.
Безкоштовне завантаження: Технічна специфікація та порівняльна матриця V-портового та повнопрохідного кульового крана (PDF).
Порівняння функцій і дизайну
| Елемент порівняння | V-портовий кульовий кран | Повнопрохідний кульовий кран |
| Основна функція | Регулювання / Контрольпотоку/тиску | Вимкнення-/відкриття(Ізоляція) |
| Форма кулі | М’яч має V-подібну виїмку (V-Notch) | Куля має круглий отвір, ідентичний внутрішньому діаметру труби |
| Проектування шляху потоку | Зменшений діаметр отвору; не-прямий шлях | Повністю прямий-наскрізь; отвір=ID труби |
| Здатність до стрижки | Чудово(Нарізні ножиці через волокна) | Немає (немає дизайну зсуву на краю) |
| Статус відкриття | Часто зберігається на часткових отворах для контролю | Як правило, повністю відкритий або повністю закритий |
Технічні характеристики та продуктивність
| Параметр Категорія | V-портовий кульовий кран | Повнопрохідний кульовий кран |
| Потужність потоку (Cv/Kv) | Відносно нижчий (обмежено V-надрізом) | Максимум(Коефіцієнт потоку біля нульового опору) |
| Характеристика потоку | Рівновідсотковийабо Лінійний | Швидке відкриття |
| Діапазон | Високий(Зазвичай 100:1 або вище) | Дуже низький (не підходить для регулювання) |
| Падіння тиску (ΔP) | Значний(Сформовано під час контролю) | Незначний(Майже-нульові втрати, коли повністю відкрито) |
| Клас герметичності | Як правило, клас IV або VI | ТиповоКлас VI (-непроникний) |
| Приведення в дію | Зазвичай оснащений aПозиціонер | Зазвичай оснащений приводом On/Off |
Порівняння програм і медіа
| Пункт | V-портовий кульовий кран | Повнопрохідний кульовий кран |
| Відповідні носії | В'язкі рідини, пульпа, волокна, суспензії | Чисті рідини, гази,-трубопроводи великої відстані |
| Здатність скребків | Не підтримується (обмежений шлях потоку) | Підтримується(Свині можуть проходити безперешкодно) |
| Місце встановлення | Компактний; ідеально підходить для петель автоматизації | Більше тіло; використовується для відключення-основної лінії |
| Типові галузі | Папір/целюлоза, Хімічні волокна, Фармацевтика | Нафто- та газопроводи, комунальна вода |
| Вартість | Вищий (завдяки прецизійній V-обробці) | Від нижчого до середнього (залежить від розміру/матеріалу) |
Резюме технічного порівняння (спрощене)
| Категорія | V-портовий кульовий кран | Повнопрохідний кульовий кран |
| Основна функція | Модулюючий / Контрольний | Служба ввімкнення/вимкнення (ізоляція) |
| Характеристика потоку | Рівновідсотковий | Швидке відкриття |
| Падіння тиску (ΔP) | Значний (Створено контролем) | Мінімальний (близько нуля) |
| Потужність потоку (Cv) | Помірний | Максимум (повна ємність труби) |
| Здатність до стрижки | Відмінно (розрізає волокна) | Жодного |
| Здатність скребків | немає | так |
| Діапазон | Високий (100:1+) | Низький / Не застосовується |

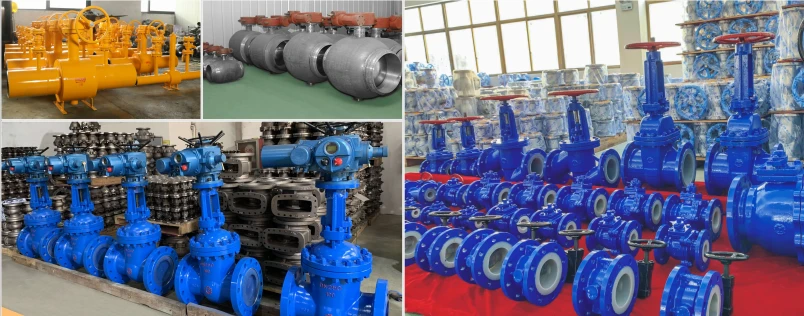

Завод клапанів GNEE
Незалежно від того, чи потрібна вам V-Port precision або Full Bore пропускна здатність-Надайте свої специфікації для отримання професійної пропозиції протягом 1 години.
Поширені запитання
Як працює кульовий кран V?
Коли кулька обертається в корпусі клапана, V-виїмка вирівнюється з потоком, що дозволяє точно контролювати швидкість потоку. Конструкція V-надрізу забезпечує лінійну характеристику потоку, тобто швидкість потоку прямо пропорційна куту обертання кульки.
Що таке повний кульовий кран?
Повнопрохідний кульовий кран іноді називають «повнопрохідним».спеціальна конструкція клапана, яка забезпечує необмежений потік, коли клапан відкритий. Клапани з повним портом мають більший корпус, ніж стандартні клапани. Це більше тіло містить більшу кулю та більший отвір усередині.
