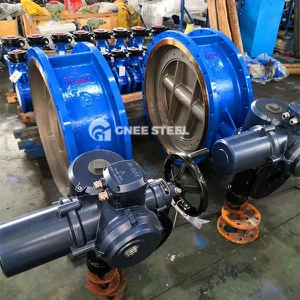

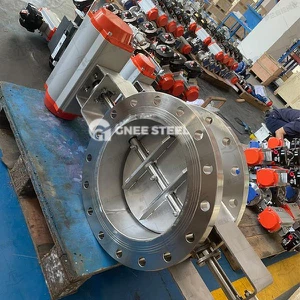

Триекцентричний клапан метелика-це клапан, який досягає герметизації через тришарову геометричну ексцентричну структуру. Основна його особливість полягає в тому, що вісь стебла клапана, центр пластини метелика та центр корпусу клапана відхиляються послідовно і утворюють специфічну відповідність кута. Ця конструкція вирішує обмеження продуктивності ущільнення та стійкість до тиску традиційних клапанів метеликів, змінюючи метод контакту ущільнення.
Конкретний склад триекцентричного клапана
Перша ексцентриситет (ексцентриситет між стеблом клапана та тарілкою метелика)
Вісь обертання стебла клапана відхиляється від симетричної осі тарілки метелика, гарантуючи, що пластина метелика утворює повну контактну поверхню з сидінням клапана при закритті, уникаючи втрати тертя під час відкриття та закриття.
Second Excenticity (ексцентриситет між стеблом клапана та тілом клапана)
Центр стебла клапана відхиляється від центральної лінії каналу корпусу клапана, зменшуючи опір тертя, коли пластина метелика обертається та покращує легкість роботи.
Треха ексцентриситет (ексцентриситет кута герметичної поверхні конуса)
Поверхня герметизації сидіння клапана знаходиться у косій формі конуса, а його вісь утворює кут з осі каналу корпусу клапана. Закрившись, тарілка метелика контактує з сидінням клапана поступово під тиском, щоб досягти нульового витоку поверхні герметизації металу.
Принцип роботи та переваги виконання
Механізм герметизації
Триекцентрична структура, відмінна від традиційних пільг з еластичною деформацією, безпосередньо утворює контактний поверхневий тиск через крутний момент стебла клапана. Міцність герметизації збільшується зі збільшенням середнього тиску і може протистояти рівні тиску PN 10- PN160 (до ANSI CL 900).
висока пристосованість температури
Металева конструкція жорсткої ущільнення розширює свій діапазон толерантності до температури до -196 ~ 650 градусів, що особливо підходить для високотемпературних умов праці, таких як електроенергія та металургія.
низький одяг і довге життя
Тарілка метеликів швидко відключила\/контакти з сидінням клапана під час відкриття та закриття, зменшуючи операційне тертя, і тривалість життя може досягти більш ніж у 5 разів, ніж звичайних клапанів метеликів.
Типові сценарії застосування
Широко використовується в умовах високої параметри праці нафтохімічних та водних систем подачі та дренажу, таких як високотемпературні парові трубопроводи, сильне корозійне середовище та точні сценарії контролю потоку. Його двонаправлені характеристики герметизації дають йому видатні переваги в системах зворотного тиску.
