Що таке електричний поршневий клапан регулювання потоку та регулювання тиску

Електричний поршневий клапан регулювання потоку та тиску є різновидом регулюючого клапана. Під час роботи він взаємодіє з автоматичною системою керування та в основному використовується для контролю тиску перед клапаном (за клапаном), швидкості потоку через клапан та рівня рідини в басейні. Клапан працює за принципом складного хеджування отвору та розсіювання енергії, що може зменшити високий тиск перед клапаном до низького тиску після клапана; він також може контролювати швидкість потоку через клапан або рівень рідини в басейні, контролюючи розмір площі потоку порту клапана. Може використовуватися як випускний клапан греблі водосховища.

особливості

1. Клапан є оптимальним у традиційних характеристиках клапана регулювання потоку полягає в його структурному дизайні та виборі матеріалу, тому не боїться каналізації, забитого жолобом, не боїться явища забруднення, нелегко застрягти. Привідний пристрій значно зменшено.
2. Клапан автоматично регулює попередньо -встановлене значення параметрів середовища трубопроводу, щоб воно залишалося постійним у межах певної точності, а точність діапазону також можна регулювати.
3. Клапан має хорошу стійкість до кавітації, ребра стінки корпусу, як роль плати випрямляча, можуть розподіляти воду для запобігання кавітації. Але також зменшує шум клапана та вібрацію поршня.
4. Система керування клапаном може бути інтегрованою електронною схемою, малим розміром, надійністю, високою чутливістю, простотою встановлення та введення в експлуатацію.
5. Повністю закритий, витік дорівнює нулю, можна використовувати як-запірний клапан. Вам не потрібно від’єднувати-запірний клапан.

6. Так як ступінь контролю та вимоги до точності не дуже високі, керування клапаном можна використовувати вручну або звичайну електричну форму.
7. Може бути встановлений горизонтально (наприклад, у показаній позиції), також може бути встановлений вертикально.

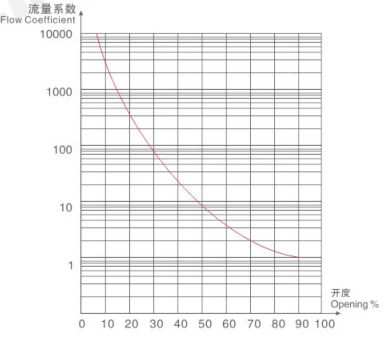

Блок-схема

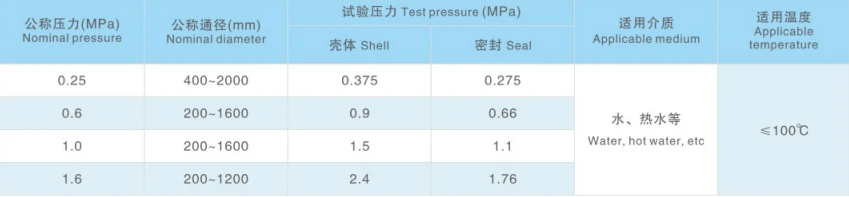

Специфікація продуктивності

Креслення електричного поршневого клапана регулювання потоку та регулювання тиску

Зв'язатися зараз

Матеріали основних частин

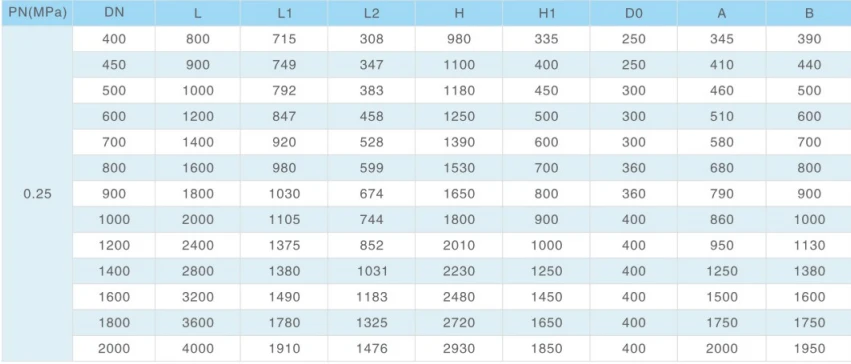

Основні розміри зовнішнього підключення
