Theчерв'ячної передачі фланець поворотний клапан(також відомий як заслінка з фланцевою черв’ячною передачею) – це простий регулюючий клапан, який в основному використовується для керування вмиканням/вимкненням і регулюванням потоку середовищ низького-тиску в трубопроводах. Він підходить для транспортування корозійних або не-корозійних рідин у інженерних системах, таких як вугільний газ, природний газ, хімічна плавка, виробництво електроенергії та захист навколишнього середовища.
GNEE Group є провідним постачальником клапанів у Китаї, що надає індивідуальні послуги щодо клапанів.Налаштуйте свій клапан – почніть консультацію щодо проектування!
Технічні параметри черв'ячного редуктора
Діапазон розмірів: від 2″ до 48″ (DN50-DN1200)
Матеріал: вуглецева сталь, нержавіюча сталь
Варіанти підключення: Фланцеве
Робочий тиск: до 300 psi (20,7 бар)
Робоча температура: від -29 градусів до 425 градусів
Варіанти ущільнень: EPDM, PTFE, NBR, FKM
Спосіб виготовлення: литий, кований, оброблений
Застосовне середовище: вода, нафта, газ, повітря, хімічні рідини
Виробничий стандарт: API 609, ASME B16.47, BS EN 593, ISO 5752
Конструктивні особливості черв'ячного редуктора з фланцевим дисковим клапаном
Зношений приводний механізм:
Черв'ячний редуктор змушує шток клапана обертатися, дозволяючи пластині метелика обертатися на 0 градусів ~90 градусів для відкриття та закриття. Він має велике передаточне число (зазвичай від 15:1 до 60:1), низький робочий момент і простий у експлуатації, що робить його особливо придатним для ручного керування клапанами великого-діаметра. Черв'ячна передача має функцію самоблокування-; коли махове колесо зупинено, положення пластини-метелика залишається стабільним, запобігаючи самостійне обертання тиску середовища та забезпечуючи безпеку системи.
Конструкція фланцевого з'єднання:
Клапан має фланці на обох кінцях, які безпосередньо прикріплені болтами до фланців труби. Це забезпечує зручне встановлення, гарне ущільнення та підходить для трубопроводів високого-тиску та великого-діаметра. Порівняно з багатофланцевими дисковими клапанами-типу, фланцеві з’єднання більш надійні, а технічне обслуговування не вимагає розбирання всієї системи трубопроводу.
Структура пластини метелика:
Пластина-метелик у формі диска використовується як елемент відкриття та закриття. Обтічний дизайн зменшує опір рідини та споживання енергії. Залежно від способу ущільнення пломби можна класифікувати наступним чином:
М’яке ущільнення: в ущільнювальному кільці використовуються еластичні матеріали, такі як нітрильний каучук і фторкаучук, вбудовані навколо корпусу клапана або поворотної пластини. Він забезпечує чудову герметизацію (до нульового витоку), але має обмежену температурну стійкість (нітрильний каучук: -40 градусів -90 градусів; фторкаучук: -20 градусів -200 градусів).
Металева пломба: для ущільнювального кільця використовуються металеві матеріали, такі як нержавіюча сталь і сплави на основі-кобальту. Він термо-стійкий (до 815 градусів), зносостійкий-і має тривалий термін служби, але його герметизація дещо поступається м’яким ущільнювачам.
Ексцентричний дизайн
Одинарна ексцентрична структура: центральна лінія штока клапана зміщена від центру пластини метелика, що зменшує тертя при відкриванні та закриванні та подовжує термін служби ущільнювального кільця.
Подвійна ексцентрична структура: кутовий ексцентриситет додається до єдиної ексцентричної структури, створюючи ефект кулачка для досягнення функції ущільнення «як тільки він закривається».
Потрійна ексцентрична структура: використовує ефект кулачка для повного усунення тертя між сідлом клапана та ущільнювальним кільцем під час ходу на 90- градусів. Підходить для високих-температур і високих умов високого тиску, забезпечує чудову герметизацію.
Параметри специфікації черв'ячного редуктора з фланцевим дисковим клапаном
| ПУНКТ | PN 0,6 | PN 1.0 | PN 1.6 | PN 2,5 | PN 4.0 |
|---|---|---|---|---|---|
| Номінальний розмір DN (мм) | 50–2000 | 50–2000 | 50–2000 | 50–2000 | 50–500 |
| Номінальний тиск (МПа) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| Випробувальний тиск на міцність (МПа) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| Випробувальний тиск ущільнення (МПа) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
| Випробувальний тиск газового ущільнення (МПа) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| Витік | < 0.1 × DN mm³/s (GB/T 13927-92) | ||||
| Відповідна температура | −29 ~ 425 градусів (вуглецева сталь) / −40 ~ 550 градусів (SS / Cr-Mo) | ||||
| Застосовне середовище | Повітря, вода, пара, газ, нафта, кислота, луг, сіль зі слабкими агресивними середовищами | ||||
| Тип диска | Черв'ячна передача / Електр | ||||
Черв'ячна передача з фланцевим дисковим затвором
| ПУНКТ | СТАНДАРТ |
|---|---|
| Виробничий стандарт | JB/T 8527-97 |
| Стандартний фланець | GB 9113 |
| Face-to-Face Standard | GB 12221-89 |
| Тестовий стандарт | GB/T 13927-92 |
Черв'ячний редуктор з фланцевим поворотним клапаном Основні компоненти:
| НАЗВА ЧАСТИНИ | МАТЕРІАЛ |
|---|---|
| Тіло | Вуглецева сталь, нержавіюча сталь, хромомолібденова сталь, легована сталь |
| Диск | Вуглецева сталь, легована сталь, нержавіюча сталь, хромомолібденова сталь |
| Кільце сидіння | Нержавіюча сталь і високо{0}}температурний азбест поєднані в багато-шаровий |
| Стебло | Нержавіюча сталь 2Cr13, 1Cr13, хромомолібденова сталь |
| Підшипник | Аустенітна нержавіюча сталь 304 азотована |
| Упаковка | Гнучкий графіт |
Застосування дросельного клапана з черв'ячною передачею
Металургійна промисловість:Використовується в системах утилізації газу для сталеплавильних конвертерів, високо{0}}трубопроводів транспортування розплавленого металу тощо, щоб контролювати стан увімкнення/вимкнення та швидкість потоку-високотемпературних газів або рідин.
Енергетика:Підходить для систем живлення котлів, парових систем, систем охолоджувальної води тощо на теплових електростанціях і атомних електростанціях для регулювання середньої витрати та тиску.
Нафтохімічна промисловість:Працює з різними хімічними середовищами, такими як трубопроводи для транспортування розчинів кислоти та лугу, трубопроводи для транспортування целюлози тощо, адаптовані до корозійних середовищ.
Системи водопостачання та водовідведення:Контролює стан увімкнення/вимкнення та регулює швидкість потоку в міських трубопроводах водопостачання та дренажу, таких як житлові трубопроводи водопостачання, трубопроводи транспортування мулу на очисних спорудах тощо.
HVAC:Контролює швидкість потоку та напрямок середовища в трубопроводах охолодженої води та охолоджувальної води центральних систем кондиціонування повітря, регулюючи температуру та тиск системи.

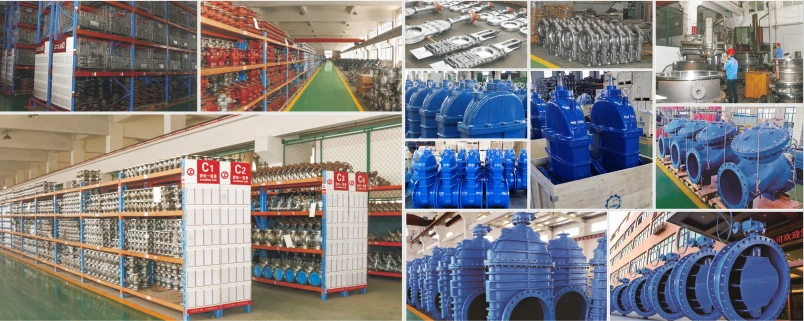

Завод черв'ячного редуктора з фланцевим дисковим клапаном
