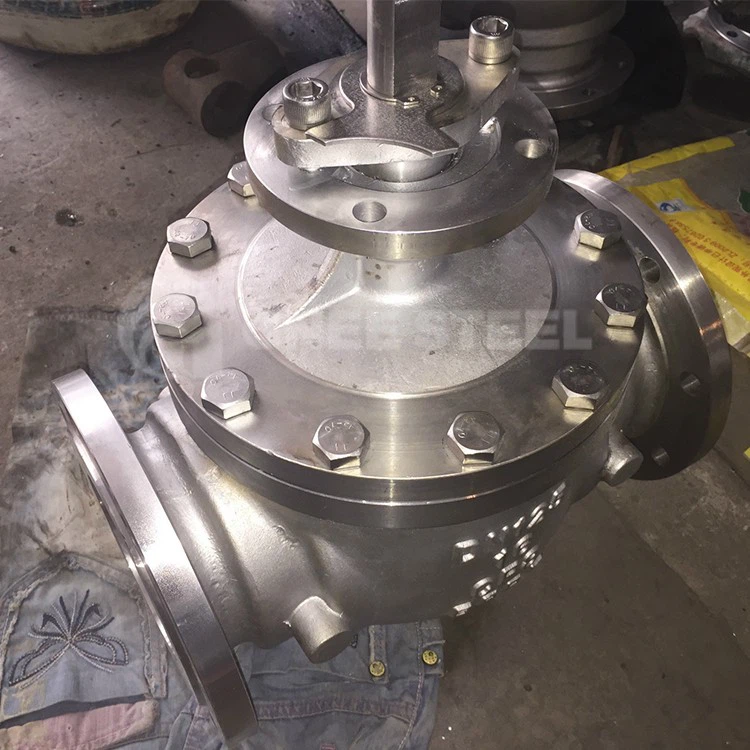

Фланцеві кульові крани на чверть оберту призначені для регулювання потоку рідини або газу через систему трубопроводів. Вони створені за допомогою сферичної кулі з центральним отвором, який обертається навколо осі, перпендикулярної потоку. Коли кулька повертається під 90-градусним кутом до потоку, вона відкривається, щоб рідина або газ пройшли, а коли повертається назад, вона закривається, щоб зупинити потік. Фланці, розташовані з обох боків клапана, забезпечують стабільну монтажну поверхню для клапана, з’єднуючи його з системою трубопроводів, а також зменшуючи навантаження на систему. Кульові крани відрізняються від інших типів клапанів своїми плоскими круглими фланцями з обох боків, які використовуються для підключення клапана до системи трубопроводів.
Які переваги використання фланцевого кульового крана
Довговічність
Фланцеві кульові крани розроблені таким чином, щоб витримувати високий тиск і температуру, що робить їх ідеальними для використання в суворих промислових умовах. Корпус клапана зазвичай виготовляється з таких матеріалів, як нержавіюча або вуглецева сталь, стійких до корозії та ерозії.
Універсальність
Фланцеві кульові крани можна використовувати для керування потоком широкого діапазону рідин, включаючи гази, рідини та суспензії. Вони підходять для використання в різних галузях промисловості, включаючи нафтогазову, хімічну та водообробну.
Легкий в експлуатації
Фланцеві кульові крани прості в експлуатації, мають простий чвертьобертовий механізм, який дозволяє швидко відкривати або закривати кран. Це робить їх ідеальними для застосувань, де потрібен швидкий час відгуку.
Мінімальний витік
Фланцеві кульові крани розроблені для забезпечення герметичності, що мінімізує ризик протікання. Це особливо важливо у випадках, коли витік рідини може становити загрозу безпеці або спричинити пошкодження обладнання.
Низькі витрати
Фланцеві кульові крани відносно невибагливі в обслуговуванні, у них мало рухомих частин, які з часом можуть зношуватися. Це зменшує потребу в частому ремонті або заміні, що може допомогти зменшити експлуатаційні витрати.
Модульний дизайн
Фланцеві кульові крани часто мають модульну конструкцію, що дозволяє легко замінювати або модернізувати компоненти за потреби. Це робить їх гнучким і економічно ефективним рішенням для промислового застосування.
Застосування фланцевих кульових кранів
Промислові процеси
Вони використовуються на хімічних заводах, нафтопереробних заводах і виробничих підприємствах для регулювання потоку газів, парів і рідин.
Очищення води та стічних вод
Фланцеві кульові крани використовуються в водоочисних установках і каналізаційних системах для регулювання потоку води і технологічних рідин.
Нафтова і газова промисловість
У цьому секторі кульові крани з фланцями використовуються для керування потоком нафти, природного газу та нафтопродуктів у трубопроводах та технологічному обладнанні.
Вироблення енергії
Встановлюються на електростанціях для ізоляції пари і води високого тиску в контурах котлів і турбін.
Системи ОВК
У системах опалення, вентиляції та кондиціонування повітря використовуються фланцеві кульові крани для керування потоком води або гліколів для опалення та охолодження.
Гірничі роботи
Кульові крани з фланцями використовуються в гірничій справі для контролю потоку шламів, хімікатів і стисненого повітря при видобутку та переробці корисних копалин.
Фармацевтична промисловість
Завдяки своїм герметичним можливостям фланцеві кульові крани підходять для роботи в чистих приміщеннях і транспортування фармацевтичних продуктів.
Переробка продуктів харчування та напоїв
Вони використовуються для контролю потоку рідин, паст і газів на підприємствах харчової промисловості та виробництва напоїв.
Морські програми
На кораблях і морських платформах фланцеві кульові крани використовуються для керування потоком палива, баласту та морської води.
Трубопровідний транспорт
Фланцеві кульові крани встановлюються в магістральних трубопроводах для забезпечення точок доступу для технічного обслуговування або контролю потоку рідин, що транспортуються.
Повний кульовий кран:Забезпечує мінімальне обмеження потоку завдяки більшому отвору, який відповідає номінальному розміру труби.
Кульовий кран зі зменшеним портом (RF):Має менший порт, ніж розмір труби, що може призвести до невеликого збільшення перепаду тиску, коли клапан відкритий.
Кульовий кран з тонкою стінкою:Зазвичай використовується для роботи з низьким тиском і низькою температурою, зі стінками тоншими, ніж у повних клапанів.
Кульовий кран з товстою стінкою:Призначений для застосувань під високим тиском і температурою, має товщі стінки, щоб витримувати більші навантаження.
Кульовий кран V-Port:Має v-подібний канал, який дозволяє дроселювати та контролювати швидкість потоку шляхом регулювання положення клапана.
Двокомпонентний кульовий кран:Складається зі знімного корпусу для полегшення обслуговування, але зазвичай має нижчий номінальний тиск порівняно з конструкцією з трьох частин.
Трикомпонентний кульовий кран:Має більш міцну конструкцію з центральною секцією, яку можна зняти для перевірки або заміни, не порушуючи трубопровід.
Подвійний фланцевий кульовий кран:Оснащений подвійними фланцями на кожному кінці для додаткової безпеки, забезпечуючи міцніше та герметичніше з’єднання.
Вафельний кульовий кран:Має фланці, які з’єднані з обох боків самого клапана, який тонший і легший, ніж подвійний фланцевий клапан.
Поворотний кульовий кран:Включає поворотний механізм, який дозволяє кульці відхилятися, коли клапан відкритий, що сприяє швидшій роботі та очищенню.
Замикається кульовий кран:Поставляється з функцією блокування для запобігання несанкціонованим операціям, яка часто використовується в критично важливих для безпеки програмах.
Багатопортовий кульовий кран:Має більше двох вхідних або вихідних отворів на одній кулі, що дозволяє створювати складні схеми потоку в одному корпусі клапана.
Винос із захистом від вибуху:Призначений для запобігання видування штока з кулі у разі стрибків тиску, що підвищує безпеку.
Кульовий кран з електричним приводом:Приводиться в дію за допомогою електродвигуна, що забезпечує дистанційне керування та автоматизовану роботу.
Кульовий кран з пневматичним/гідравлічним приводом:Керується тиском повітря (пневматичний) або тиском рідини (гідравлічний) для автоматизованих процесів.
Структура продукту фланцевого кульового крана
Опір потоку фланцевого кульового крана невеликий. Коли кульовий кран повного діаметра відкритий, діаметри кульового каналу, проходу корпусу клапана та з’єднувальної труби дорівнюють діаметру, щоб середовище могло текти без втрат.
Пристрій блоку кульового крана:Щоб запобігти випадковому спрацьовуванню перемикача клапана, будь ласка, переконайтеся, що клапан має фіксуючий отвір у повністю відкритому та повністю закритому положеннях, і клапан знаходиться у правильному положенні.
Протизламна структура штока кульового клапана:Стрижень клапана встановлений внизу, щоб запобігти його поломці під тиском. У той же час, якщо необхідно, можна встановити вогнезахисну конструкцію, а після пожежі можна сформувати контакт металу з корпусом клапана для забезпечення щільного ущільнення на штоку клапана.
У фланцевому кульовому крані використовується сфера з круглим наскрізним отвором у відкривній і закриваючій частині. Під впливом штока клапана кулька обертається навколо штока клапана на 0-90 градусів, щоб завершити функції відкриття та закриття. Фланцевий кульовий кран має компактний перемикач. Характеристика швидкості обертання на 90 градусів полягає в тому, що клапан можна закрити, щоб закрити середовище трубопроводу. Діаметр кульового каналу такий же, як і труби, опір потоку низький, швидкість потоку велика, а шток кульового клапана встановлений внизу.
Характеристики продукції фланцевого кульового крана
Фланцевий кульовий кран має низький опір рідини. Кульовий кран має найнижчий опір рідини з усіх клапанів. Навіть кульові крани з меншим діаметром мають менший опір рідини.
Перемикач швидкий і зручний. Поки шток клапана повертається на 90 градусів, кульовий кран можна повністю закрити або повністю відкрити, що дозволяє легко відкривати та швидко закривати.
Чудові характеристики ущільнення: ущільнювальне кільце сідла кульового клапана виготовлено з еластичного матеріалу, такого як PTFE, який можна надійно ущільнити, а зі збільшенням середнього тиску ущільнювальна здатність клапана також покращується.
Надійність ущільнення штока клапана: оскільки шток клапана обертається лише тоді, коли кульовий кран відкривається та закривається, ущільнення штока клапана навряд чи буде пошкоджено, а сила ущільнення зворотного ущільнення штока клапана збільшується зі збільшенням середній тиск І підвищення.
Фланцеві кульові крани можуть бути оснащені черв'ячними передачами, електричним обладнанням, пневматичним обладнанням, гідравлічним обладнанням, газорідинним зв'язком або електрогідравлічним обладнанням зв'язку.
Кульовий кран плоский і гладкий, а середовище непросто нанести. Його можна використовувати для трубопровідних кульових кранів.
Монтаж фланцевого кульового крана
Підготовка перед встановленням
1. Передня і задня труби повинні бути коаксіальними, а ущільнювальні поверхні двох фланців повинні бути паралельними. Трубопровід повинен витримувати вагу кульового крана з фланцем, або трубопровід повинен бути оснащений належною опорою.
2. Продуйте трубопроводи до та після клапана, щоб видалити масло, зварювальний шлак та всі інші забруднення, присутні в трубопроводі.
3. Перевірте знак фланцевого кульового крана та переконайтеся, що він повністю справний. Перевірте, чи клапан працює належним чином, відкривши та закриваючи клапан кілька разів.
4. Зніміть захисні частини фланцевого кульового крана на обох кінцях з’єднувальних фланців.
5. Перевірте отвір клапана, щоб видалити та очистити будь-який можливий бруд. Навіть дрібні сторонні частинки між сідлом клапана та кулькою можуть пошкодити ущільнювальну поверхню сідла клапана.
Монтаж фланцевого кульового крана
1. Встановіть фланцевий кульовий кран на трубопровід відповідно до вимог. Будь-який кінець фланцевого кульового крана можна встановити на верхньому кінці.
2. Кульовий кран на фланцевому кінці, що приводиться в дію ручкою, можна встановити в будь-якому місці на трубопроводі. Однак фланцевий кульовий кран з приводом від редуктора або має пневматичний привід повинен бути встановлений вертикально, тобто встановлений на горизонтальному трубопроводі, а приводний пристрій повинен бути над трубопроводом.
3. Встановіть прокладку між фланцем клапана та фланцем трубопроводу відповідно до вимог проекту трубопроводу.
4. Болти на фланці повинні бути затягнуті симетрично, послідовно та рівномірно.
5. Нарешті підключіть пневматичний трубопровід у випадку фланцевого кульового крана з пневматичним приводом.
Перевірка після встановлення
1. Увімкніть клапан із приводним механізмом, щоб кілька разів відкрити та закрити фланцевий кульовий кран. Операція повинна бути гнучкою і без застою, підтверджуючи, що клапан працює правильно.
2. Переконайтеся, що фланцеве з’єднання між трубопроводом і фланцевим кульовим краном належним чином ущільнюється відповідно до проектних вимог трубопроводу.
Конструктивні особливості та варіанти фланцевих кульових кранів
Повний порт для безперешкодного потоку
Кульовий кран з фланцем SIO має повний отвір, щоб забезпечити відсутність перешкод у потоці. Він ідеально підходить для застосувань, де важливі низький опір потоку та перепад тиску. Наявність повного отвору означає, що клапани мають такий же внутрішній діаметр, як і труби, що зменшує падіння тиску та кавітацію. Повнопрохідний фланцевий кульовий кран також широко використовується в середовищах зі змішаними твердими речовинами та рідинами. Це робиться для запобігання накопиченням, які можуть вплинути на швидкість потоку труб.
Незалежне обертання стебла
Обертальний рух штока є незалежним за допомогою регульованих тарельчатих шайб і пластини (система живого навантаження). Механізм повороту штока не впливає на герметичність ущільнення дискової пластини. Це також сприяє швидкому обертанню на чверть оберту, що робить кульовий кран з фланцем ефективним і простим у експлуатації.
Високоефективні кулькові сидіння
SIO пропонує два види матеріалів для сидінь м'яча. PTFE, більш відомий як тефлон, є типом пластику, який має високу стійкість до хімічних речовин. Його хімічна сумісність підходить для всіх типів середовищ, включаючи небезпечні гази та токсичні компоненти, що робить його найпоширенішим матеріалом, який використовується для герметичного ущільнення.
RPTFE — це 15% армований склом PTFE для підвищеної міцності та стійкості до холодного течії, зносу від стирання та проникнення у формовані сидіння. Посилення дозволяє кульовим кранам з фланцями працювати в умовах високого тиску та температури.
Винос стійкий до вибуху
Захищений від вибуху шток сприяє цілісності наших фланцевих кульових кранів. Це означає, що шток відокремлений від корпусу клапана, щоб уникнути його вибуху. У важких умовах застосування корпус клапана буде відчувати надмірний тиск, що може призвести до зміщення штока. Завдяки конструкції, що захищає від вибуху, шток фіксується на місці корпусом штока, який прикріплений до корпусу клапана.
Антистатичний пристрій
Антистатичний пристрій допомагає зменшити випадкову пожежу, забезпечуючи шлях заземлення для збереження електропровідності між корпусом клапана, кулькою та штоком. Це гарантує, що тертя, спричинене роботою клапана, не спричинить статичного накопичення. З антистатичним пристроєм кульові крани SIO не виробляють іскор, які можуть призвести до пожежі та інших нещасних випадків.
Пожежобезпечний дизайн
Пожежна система API 607 є чудовим доповненням до нашого кульового крана з фланцем. Вогнебезпечна конструкція обмежує прийнятний витік кульових кранів під час дії вогню. У разі випадкової пожежі металеві фіксатори сидіння з’єднаються з кулькою, щоб перекрити потік рідини, контролюючи внутрішній витік. Навіть якщо ущільнювальні кільця пошкоджені вогнем, наші фланцеві кульові крани матимуть вторинне графітове ущільнення для запобігання зовнішньому витоку.
Ущільнення штока з динамічним навантаженням (регульована пластина та тарельчаста шайба)
Шайби Belleville чудово підходять для застосувань зі стисненням пружин, які вимагають високих навантажень в обмеженому просторі. Їх циліндрична структура дозволяє їм витримувати високі навантаження з невеликими прогинами порівняно зі спіральними пружинами. Вони широко використовуються для вирішення проблем теплового розширення, вібрації та повзучості болтів.
Регульована пластина рівномірно стискає пару тарельчатих шайб, щоб накопичити енергію для постійного навантаження, що подовжує час між техобслуговуванням. Система живого завантаження працює незалежно під час операцій із високим циклом для підтримки надійної герметичності.
Верхня монтажна колодка
Завдяки стандартній монтажній панелі ISO кульові крани фланцевого типу легко запускаються в декілька форм. Оброблена плоска поверхня забезпечує правильне вирівнювання приводу щодо верхньої частини штока для мінімального бічного навантаження під час роботи. Лита прокладка та адаптер також доступні для високотемпературних застосувань для захисту приводів.
Сертифікати
Наша фабрика
Група дотримується принципу «навмисного управління, пріоритету клієнта, скоординованого розвитку та відданості суспільству» та дотримується філософії бізнесу «технології перш за все, якість як пріоритет, прагнення до досконалості, цілісність у майбутнє», що постійно задовольняє різні потреби клієнтів у всьому світі в галузі ланцюга постачання сталі. Професійна команда продажів, яка надає клієнтам першокласний сервіс; сувора група закупівель та перевірки якості, ретельний відбір високоякісної сировини; передова науково-технічна команда для вдосконалення виробництва та зниження витрат для клієнтів; відмінний дизайн і команда обробки, ретельно розроблені та вдосконалені; інтимна команда логістики доставки, яка захищає транспортування продукту.
запитання й відповіді
Q: Для чого використовується фланцевий кульовий кран?
З: Як працює кульовий кран з фланцем?
З: З яких матеріалів виготовлені фланцеві кульові крани?
Питання: Яка різниця між кульовими кранами з повним портом і зменшеним портом?
З: Чи можна використовувати фланцеві кульові крани з корозійними рідинами?
Питання: чи придатні фланцеві кульові крани для систем високого тиску?
З: Як обслуговувати кульовий кран з фланцем?
З: Чи можна автоматизувати фланцеві кульові крани?
З: Яку максимальну температуру може витримати фланцевий кульовий кран?
З: Як встановити кульовий кран з фланцем?
З: Що таке вафельний кульовий кран?
З: Що таке багатопортовий кульовий кран?
З: Як часто мені слід замінювати прокладку у фланцевому кульовому крані?
Питання: Що таке протидувовий шток у фланцевому кульовому крані?
З: Чи можна використовувати фланцеві кульові крани в кріогенних системах?
Q: Чи всі фланцеві кульові крани мають приводи?
З: Який типовий термін служби кульового крана з фланцем?
З: Як я можу визначити, чи протікає кульовий кран з фланцем?
З: Яка функція кульки у фланцевому кульовому крані?
З: Чи слід змащувати шток мого кульового крана з фланцем?
