Зсув дросельного клапана означає геометричне відхилення між центральною лінією штока клапана та центральною лінією ущільнення диска. Ця ексцентрична конструкція створює рух кулачка під час роботи, зменшуючи тертя сідла та знос, а також покращуючи ефективність ущільнення, характеристики крутного моменту та тиск-температуру. Це ключовий параметр, який використовується для визначення рівня продуктивності промислових поворотних затворів.
Промислові поворотні затвори зазвичай класифікуються за трьома основними конфігураціями зміщення: концентричні (нульове зміщення), подвійне зміщення та потрійне зміщення. Кожна конструкція являє собою поступове вдосконалення зменшення тертя та надійності ущільнення, що підходить для різних умов експлуатації.
Основна концепція: як працює офсетний дизайн
Метою геометрії зміщення є мінімізація або усунення ковзного контакту між диском і сідлом під час відкривання та закривання, тим самим зменшуючи знос, знижуючи робочий крутний момент і покращуючи термін служби та стабільність ущільнення.
Коли зміщення збільшується від нуля до потрійного зміщення, ущільнювальний контакт поступово переходить від повного тертя ковзання до контрольованого контакту лише при остаточному закриванні, що призводить до значного покращення продуктивності для важких умов експлуатації.
Повна класифікація типів поворотних клапанів
1. Поворотний клапан з нульовим зміщенням (концентричний).
Найпростішою конструкцією є нульовий зсув або концентрична дросельна заслінка. Стержень проходить через центр диска, і диск залишається в безперервному контакті з пружним сідлом протягом повного повороту на 90 градусів.
У більшості концентричних поворотних клапанів використовується сідло, покрите-еластомером, що запобігає контакту-з-металом і забезпечує стійкість до корозії за низькою ціною.
Ущільнення:Безперервний ковзний контакт протягом повного ходу
Тип ущільнення:Пружне м'яке сидіння (EPDM, NBR, PTFE тощо)
Рейтинг тиску:ASME клас 125–150 / PN10–PN16
Діапазон температур:приблизно від . -20 градусів до 120 градусів (до ~200 градусів зі спеціальними еластомерами)
Застосування:HVAC, водопостачання, каналізація, протипожежний захист, комунальні-системи низького тиску
2. Поворотний клапан із подвійним зсувом (висока-продуктивність).
Поворотний клапан із подвійним зсувом має два зміщення:
Перше зміщення: вісь штока знаходиться за центральною лінією ущільнювальної поверхні диска
Друге зміщення: вісь штока зміщена від центральної лінії труби
Ця геометрія створює рух,-подібний до кулачка, змушуючи диск від’єднуватися від гнізда невдовзі після відкриття та зводити до мінімуму контакт під час роботи. У більшості конструкцій контакт відбувається лише під час кількох останніх ступенів закриття.
Це значно зменшує знос сидіння та покращує термін служби порівняно з концентричними конструкціями.
Клапани з подвійним зміщенням можуть використовувати пружні сідла, ламіновані сідла або сідла з металевою-підкладкою для покращення продуктивності.
Ущільнення:Мінімальний ковзний контакт, переважно на кінцевому 1–3 ступені закриття
Тип ущільнення:М’яке сидіння (стандарт), опціональне сидіння з металевою-спинкою або напів{1}}металеве сидіння
Рейтинг тиску:ASME клас 150–600 / PN16–PN100
Діапазон температур:приблизно від . -46 градусів до 450 градусів (залежно від сидіння та матеріалів)
Застосування:Електростанції, нафта та газ, нафтохімія, судно, очищення води
3. Дроссельний клапан із потрійним зміщенням
Дроссельний клапан із потрійним зміщенням є найсучаснішою конструкцією поворотного клапана. Він включає:
Два геометричних зміщення (як у подвійному зсуві)
Третє кутове зміщення: ущільнювальна поверхня оброблена до конічної (конічної) геометрії
Така конструкція забезпечує відсутність тертя диска об посадочне місце під час роботи. Натомість контакт відбувається лише в кінцевій точці змикання за допомогою клиноподібного-ущільнення.
На відміну від попередніх тверджень, точніше сказати:
тертя усувається протягом більшої частини ходу, з контрольованим контактом лише при остаточному зчепленні ущільнення
Клапани з потрійним зсувом використовують ущільнення-до-метал, часто в ламінованих або точно-оброблених сідлах, що забезпечує високу цілісність перекриття та чудову термічну стійкість.
Ущільнення:Відсутність ковзного контакту під час ходу; контакт тільки при остаточному закритті
Тип ущільнення:Метал--метал (ламіноване або тверде металеве сидіння)
Рейтинг тиску:ASME клас 150–900/1500 (залежно від конструкції)
Діапазон температур:приблизно від . -196 градусів до 600 градусів + (залежно від матеріалу)
Застосування:Пара, СПГ, термальне масло, нафтопереробний завод, високо{0}}температурна ізоляція, критичне відключення
Запитуйте детальну таблицю даних і креслення для кожного типу клапана
Порівняння продуктивності-{1}}поряд
| Параметр | Концентричний (нульовий зсув) | Подвійне зміщення | Потрійний офсет |
|---|---|---|---|
| Підрахунок зсуву | 0 | 2 | 3 |
| Поведінка тертя | Повний ковзний контакт | Мінімальний контакт біля закриття | Відсутність ковзного контакту під час ходу |
| Ущільнювальний механізм | Інтерференційна посадка | Ка-сидіння за допомогою камери | Клинове ущільнення-з посадковим моментом |
| Тип ущільнення | М'яке сидіння | М’який/напів-метал | Метал-до-металу |
| Клас тиску | 125–150 | 150–600 | 150–1500 |
| Показники витоку | Герметичний-(нове м’яке сидіння) | Герметичний-міхур (м’яке сидіння) | Герметичне закриття (металеве ущільнення, залежить від конструкції) |
| Пожеж{0}}здатність | немає | Додатково | Так (власне металеве ущільнення) |
| Життєвий цикл | Низький | Середній | Високий |
| Рівень собівартості | Низький | Середній | Високий |
Практичні рекомендації щодо вибору
Нульове зміщення:Системи-водопостачання низького тиску, вентиляція, вентиляція, кондиціонування, не-неважливі комунікації
Подвійне зміщення:Загальне промислове обслуговування, помірний тиск і температура, баланс витрат-на продуктивність
Потрійне зміщення:Висока-температура, високий{1}}тиск, критична ізоляція, вимоги-пожежної безпеки, використання пари та вуглеводнів
Застосовні галузеві стандарти
API 609 (останнє видання):Вимоги до конструкції та продуктивності дросельної заслінки
API 598:Випробування тиском і приймання витоків
API 607 / API 6FA:Стандарти{0}}тестування пожежної безпеки
EN 593:Європейський стандарт поворотного клапана
ANSI/FCI 70-2:Класифікація витоків
ISO 5752:Виміри-{1}}обличчя до обличчя

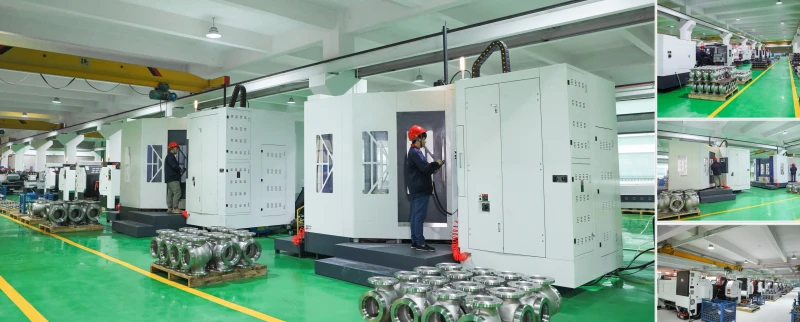

Майстерня дросельних клапанів
Заводське постачання|OEM доступний|Швидка доставка
Часті запитання (FAQ)
Q1: Чому зміщення використовуються в поворотних клапанах?
A: Щоб зменшити тертя диска-до-сидіння, зменшити крутний момент, покращити ефективність ущільнення та подовжити термін служби.
Q2: Яка ключова різниця між подвійним і потрійним зміщенням?
A: Подвійне зміщення значно зменшує тертя, але все ще має легкий контакт біля закриття, тоді як потрійне зміщення усуває ковзний контакт під час роботи та забезпечує щільне замикання з металевим-сидінням.
Q3: Чому потрійні зсувні клапани підходять для роботи при високих температурах?
A: Оскільки вони використовують металеве ущільнення та не покладаються на еластомерні сидіння, уникаючи термічної деградації.
Q4: Чому одинарний офсет сьогодні рідко використовується?
Відповідь: тому що подвійний офсет забезпечує набагато кращу ефективність ущільнення та довговічність лише з невеликим збільшенням вартості.
Q5: Який тип має найнижчу вартість життєвого циклу?
A: Для суворих умов експлуатації потрійний офсет часто має найнижчу вартість життєвого циклу завдяки мінімальному зносу та довгому терміну служби ущільнення.
Q6: Чи всі типи можуть забезпечити герметичність-міхура?
A: Концентричні та подвійні зсувні клапани з м’яким-сидінням можуть стати-непроникними, коли вони нові. Потрійне зміщення забезпечує щільне закриття з металевим ущільненням, але продуктивність залежить від точності та умов.
Q7: Чи пожежобезпечні-потрійні зсувні клапани?
В: Так, завдяки повністю-металевій ущільнювальній конструкції, зазвичай сертифіковані за API 607 або API 6FA.
Остаточне резюме
Зміщена конструкція дросельного клапана визначає чітку еволюцію продуктивності:
Концентричні клапани забезпечують економічне загальне обслуговування, клапани з подвійним зсувом збалансовують продуктивність і вартість для промислового застосування, а клапани з потрійним зсувом забезпечують ущільнення-цілісності-металевих{1}}посадок для важких умов експлуатації.
Вибір завжди повинен ґрунтуватися на фактичних умовах експлуатації, включаючи тиск, температуру, середовище та вимоги до надійності.
