Яка різниця між поворотними клапанами з подвійним і потрійним зміщенням

Подвійне зміщенняіПотрійні зсувні поворотні клапанице два основних типи високо-ефективних ексцентричних поворотних клапанів, які широко використовуються як запірні-пристрої в промислових трубопровідних системах. Обидві конструкції зменшують знос ущільнювальної поверхні завдяки ексцентричному руху кулачка, забезпечуючи кращу продуктивність, ніж концентричні (з нульовим зсувом) пружні-поворотні дискові клапани. Однак додаткове конічне кутове зміщення в конструкціях із потрійним зсувом створює фундаментальну різницю в механізмі тертя, надійності ущільнення та температурі-допуску до тиску, що призводить до різних сфер застосування та економії життєвого циклу.

У цьому посібнику наведено систематичне стандартне{0}}узгоджене порівняння двох типів клапанів за структурними принципами, показниками ефективності, галузевими кваліфікаціями та реальними-сценаріями вибору, щоб допомогти інженерам і командам із закупівель у -специфікаціях клапанів на основі даних.

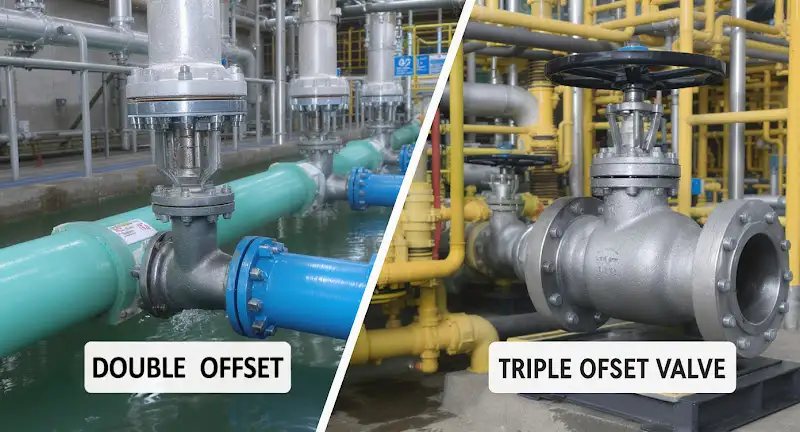

double offset butterfly valve vs triple offset butterfly valve

Основні визначення

Що таке дросельний клапан із подвійним зміщенням (DOBV)

Дроссельний затвор із подвійним зсувом, також відомий як високо-продуктивний дисковий клапан, має два позиційні зсуви штока клапана: осьовий (вісь штока розташована за центральною лінією ущільнення диска та сідла) і радіальний зсув (вісь штока ексцентрично відносно центральної лінії отвору трубопроводу).

Ця геометрія з подвійним-зміщенням створює ефект кулачка під час роботи: диск відділяється від сидіння незабаром після відкриття та ковзає до сидіння лише під час останніх 1–3 ступенів закриття. Конструкція значно зменшує знос порівняно з концентричними поворотними клапанами, і найчастіше постачається з пружними м’якими сідлами з додатковими металевими резервними сідлами для пожежобезпечних-конфігурацій.

Що таке дросельний клапан із потрійним зміщенням (TOBV)

Дроссельний клапан із потрійним зміщенням додає третє геометричне зміщення на основі конструкції з подвійним зсувом: ущільнювальні поверхні як диска, так і сідла оброблені в конічний профіль, при цьому вісь конуса відхилена від центральної лінії штока.

Це третє кутове зміщення створює точний рух кулачка, який повністю усуває тертя ковзання протягом усього робочого ходу на 90 градусів. Ущільнювач фіксується лише в точці повного закриття з перпендикулярним контактом, а не ковзає на місце. Це забезпечує надійне перекриття метал--металом із мінімальним зносом, що робить TOBV однією з найвищих{5}}конструкцій дискових клапанів для вимогливих ізоляційних застосувань.

Фундаментальна структурна відмінність: механізм тертя

Найбільш суттєва відмінність між двома типами клапанів полягає в контактній поведінці ущільнювальних поверхонь під час роботи, що є основною причиною майже всіх варіацій продуктивності та довговічності:

Подвійний офсетний дизайн: Зменшує тертя лише до останніх 1–3 ступенів закриття, але ковзний контакт все ще існує в кінці ходу. Це обмежує -довгострокову стабільність ущільнення для всіх-металевих сидінь, тому пружні м’які сидіння залишаються основною конфігурацією.
Потрійний офсетний дизайн: повністю усуває тертя ковзання по всьому ходу. Конічна поверхня ущільнювача створює лише перпендикулярний контакт без-тертя при повному закритті. Це зберігає цілісність поверхні ущільнення протягом тисяч циклів, забезпечуючи високонадійну ефективність перекриття з повністю-металевою конструкцією та стабільними характеристиками ущільнення протягом усього життєвого циклу клапана.

Детальне порівняння продуктивності

Ефективність ущільнення та надійність

Обидва типи клапанів можуть забезпечувати герметичність закриття за умови правильного налаштування та експлуатації, хоча механізми ущільнення та-довгострокові робочі характеристики значно відрізняються.

Клапани з подвійним зміщенням забезпечують витік класу VI в основному через еластомерні або полімерні сідла. Ефективність герметизації поступово погіршується, оскільки матеріал сидіння старіє, зношується або піддається термічному циклу.
Клапани з потрійним зміщенням забезпечують надійне закриття завдяки точним ущільнювальним поверхням метал-до-металу. Їх -геометрія, що не натирається, допомагає підтримувати послідовність ущільнення протягом тривалого терміну експлуатації та частого циклічного обслуговування. Рух без-тертя зберігає геометрію поверхні ущільнення, а само-ефект кулачка, що само-енергізується, підтримує контактний тиск навіть після незначного зносу, що забезпечує набагато стабільнішу довгострокову-цілісність ущільнення.

Номінальні значення тиску та температури

Поворотні клапани з подвійним зміщенням: Стандартні лінійки продуктів зазвичай охоплюють ANSI Class 150 до Class 300 (PN16 до PN50), хоча деякі виробники пропонують конфігурації з вищим{4}}тиском. Спеціальні високотемпературні суміші для сидіння можуть помірно розширити межі, але залишаються обмеженими властивостями полімерного матеріалу.
Потрійні дросельні клапани: Стандартні лінійки продуктів охоплюють ANSI Class 150 до Class 600 (PN20 до PN100), а спеціальні конструкції доступні для вищих класів тиску. Завдяки відповідним легованим матеріалам (нержавіюча сталь, інконель, стелліт), TOBV із металевим-сидінням може витримувати безперервні робочі температури до 600 градусів, що робить їх придатними для перегрітої пари та високо{7}}температурних технологічних рідин.

Робочий крутний момент і сумісність з автоматизацією

Конструкції з потрійним зсувом, як правило, пропонують сприятливі характеристики крутного моменту відносно їх номінального тиску, оскільки усунення тертя ковзання зменшує момент відриву та обертовий момент. Завдяки цьому їх легше та економічно ефективніше автоматизувати за допомогою електричних, пневматичних або гідравлічних приводів, особливо для застосувань великого-діаметра та високого-тиску.

Клапани з подвійним зміщенням мають помірні вимоги до крутного моменту для свого класу тиску, а також широко автоматизовані, але крутний момент збільшується більш значно при більш високому тиску та з більш жорсткими матеріалами сідла.

Термін служби та технічне обслуговування

Клапани з подвійним зсувом вимагають періодичної заміни еластомерних сідел, особливо під час роботи з високим-циклом або-температурою. Технічне обслуговування просте, але передбачає регулярну заміну витратних матеріалів.
Потрійні зсувні клапани мають значно довші інтервали між обслуговуванням завдяки не-натиранню металевого ущільнення. Більшість конструкцій мають-замінні сідла й ущільнювальні кільця, а металеві ущільнювальні поверхні можна відремонтувати механічною обробкою, а не повною заміною. Це призводить до зниження загальної вартості володіння протягом життєвого циклу обладнання, особливо у вимогливих додатках.

Сумісність медіа

Клапани з м’яким{0}}сидінням із подвійним зміщенням добре працюють із чистою водою, загальними технологічними рідинами та не-абразивними газами. Вони менш придатні для абразивних середовищ, високо-температурних рідин і послуг із частими термічними циклами.
Клапани з потрійним офсетним металевим-сідлом сумісні з парою, термальним маслом, корозійними хімічними речовинами, помірно абразивними середовищами та високо{1}}температурними газами. Вони набагато краще справляються з термічним циклом і зберігають цілісність ущільнення за змінних умов процесу.

Сценарії застосування: Рекомендації щодо вибору

Коли вибрати дисковий клапан із подвійним зміщенням

Клапан із подвійним зміщенням є найбільш{0}}рентабельним вибором за таких умов:

Системи середнього-тиску до класу 300 із чистими не-абразивними рідинами
Обслуговування при температурі навколишнього середовища до помірної (нижче 200 градусів)
Загальні промислові застосування, такі як HVAC, водорозподіл, очищення стічних вод, суднобудування та збір нафти та газу в середньому руслі
Проекти, які мають на меті менші початкові витрати з прийнятними інтервалами технічного обслуговування
Системи з помірною робочою частотою

Коли вибрати поворотний клапан із потрійним зміщенням

Потрійний зсувний клапан є кращим рішенням для вимогливих умов процесу:

Високотемпературні-послуги, такі як перегріта пара, термальне масло та високо{1}}температурні технологічні гази
Трубопровідні системи від середнього{2}}до-високого тиску від класу 300 до класу 600
Критичні точки ізоляції, які вимагають довгострокового-нульового-витоку надійності та контролю неконтрольованих викидів
Застосування з частою роботою, термічними циклами або стрибками тиску
Нафтохімічна переробка, виробництво електроенергії, морські платформи та-парові системи високого тиску
Проекти, спрямовані на заміну громіздких засувок із-металевими{0}}сидіннями на компактну альтернативу-оберта

Неправильний вибір клапана може призвести до ризику витоку для високо-температури або високого{1}}тиску.

Зв’яжіться з нами, щоб підтвердити правильний клапан для ваших робочих умов

Галузеві стандарти та кваліфікація

Обидва типи клапанів виготовляються та перевіряються на відповідність встановленим міжнародним стандартам, щоб забезпечити взаємозамінність, безпеку та постійну продуктивність. Поточні чинні та останні діючі стандарти включають:

Дизайн і розміри: API 609, EN 593, ISO 5752 і відповідні стандарти проектування виробника для конструкції дросельної заслінки та розмірів-{4}}лиць.
Витоки та тестування продуктивності: API 598 та ISO 5208 для випробувань тиску та витоку; Пухирчасте-герметичне закриття класу VI визначено відповідно до ANSI/FCI 70-2.
Сертифікація{0}}пожежної безпеки: API 607 7th Edition (2022) та API 6FA, які підтверджують, що клапан зберігає мінімальну цілісність перекриття після впливу вогню.

Для глобальних нафтогазових, нафтохімічних і енергетичних проектів дотримання цих стандартів є обов’язковою вимогою закупівель.

майстерня дросельних клапанів

CNC SEIK workshop

Часті запитання (FAQ)

Q1: Яка основна структурна різниця між подвійними та потрійними зсувними поворотними клапанами?

A1: Клапани з подвійним зсувом мають два позиційних зміщення штока (осьове та радіальне), які зменшують тертя ущільнювальної поверхні до кінцевого 1–3 ступенів закриття. Клапани з потрійним зміщенням додають третє конічне кутове зміщення до ущільнювальних поверхонь, що повністю усуває тертя ковзання вздовж повного робочого ходу та забезпечує справжнє ущільнення від-до-металового-витоку.

Q2: Який тип клапана кращий для високо-температури та високого{2}}тиску?

A2: Дроссельні клапани з потрійним зміщенням зазвичай віддають перевагу для застосування з високою-температурою та вищим-тиском, оскільки їх конструкція з металевим-сидінням краще переносить термоциклічні зміни та високі температури, ніж звичайні конструкції з подвійним зміщенням-м’якого сідла. Їхня повністю-металева ущільнювальна конструкція працює при температурах від 538 градусів до 600 градусів або вище та тиску до класу 600 і вище, тоді як стандартні подвійні зміщені клапани з м’яким{10}}сідлом зазвичай обмежені температурою нижче 200 градусів і класом 300.

Запитання 3: чи забезпечують як подвійні, так і потрійні зсувні клапани-непроникні нульові витоки?

A3: Обидва можуть відповідати ANSI/FCI 70-2 класу VI бульбашок-щільне закриття, коли нові. Клапани з подвійним зміщенням досягають цього завдяки м’яким матеріалам сідла, продуктивність яких знижується зі старінням сідла. Клапани з потрійним зсувом забезпечують надійне закриття завдяки точним ущільнювальним поверхням метал-до металу, при цьому ефективність ущільнення залишається стабільнішою протягом тривалого періоду експлуатації та частих робочих циклів.

Q4: Потрійні дискові клапани дорожчі за моделі з подвійним зміщенням?

A4: Клапани з потрійним зсувом мають вищу початкову вартість через більш жорсткі допуски на обробку та повністю-металеву конструкцію ущільнення. Однак вони забезпечують значно довший термін служби, менше відключень на технічне обслуговування та нижчу вартість життєвого циклу у вимогливих додатках. Для звичайного низького{4}}тиску навколишнього середовища клапани з подвійним зміщенням забезпечують кращу вартість.

Q5: Чи може потрійний дросельний клапан замінити засувний клапан?

A5: У багатьох застосуваннях класів від 150 до 600 кваліфікований дисковий клапан із потрійним зміщенням із металевим-сидінням може функціонально замінити засувки для запірного-вимкнення, пропонуючи значні переваги у розмірі, вазі, робочій швидкості та вартості приведення в дію. Для систем над-високого-тиску вище класу 600, повно-повнопрохідних скребків або над-важливої ізоляції, засувки часто залишаються кращим рішенням.

Q6: Який тип клапана має нижчі-вимоги до довгострокового обслуговування?

A6: Дроссельні клапани з потрійним зсувом, як правило, потребують меншого довгострокового-обслуговування. Їх-рух ущільнення без тертя зменшує знос, металеві сідла мають значно довший термін служби, ніж еластомерні, і більшість конструкцій підтримують-заміну ущільнень без демонтажу клапана з трубопроводу. Клапани з подвійним зсувом потребують періодичної заміни м’якого сідла через знос матеріалів або старіння.

Остаточний винос

Жодна конструкція клапана не є універсальною. Дроссельні клапани з подвійним зміщенням забезпечують відмінне значення для загального промислового обслуговування, середнього{1}}тиску та-температури навколишнього середовища, збалансовуючи надійну роботу з конкурентоспроможною початковою ціною. Дроссельні клапани з потрійним зміщенням представляють преміальний рівень, забезпечуючи металеве -сидіння з високою-цілісністю перекриття, чудову температуру та тиск, а також подовжений термін служби для критичних процесів.

Правильний вибір залежить від відповідності властивих характеристик клапана конкретному тиску, температурі, середовищу, робочій частоті та вимогам до надійності системи трубопроводу.
