Theексцентричний напівсферичний клапанє відносно новим типом кульового крана. Він має унікальні структурні переваги, такі як перемикання без тертя, міцні ущільнення та низький крутний момент відкриття та закриття. Це дозволяє використовувати привід меншого розміру. У поєднанні з багато-електричним приводом він може забезпечити як середнє регулювання, так і щільне закриття-. Він широко застосовний у системах, що вимагають суворого-відключення, як-от нафтові, хімічні та міські системи водопостачання та дренажу.
GNEE Group постачає клапани та має сертифікат ISO.ISO-сертифіковані клапани – миттєво отримуйте зразки!
Ексцентричний напівсферичний клапан Технічні параметри
Розмір: DN40－1600
Тиск: PN1,0 МПа-PN4,0 МПа
Матеріал: WCB
Фланцеве з'єднання: GB/T17241.6－1998,GB/T9115
Довжина конструкції: GB12221－89
Температурний рівень: -29 ~ 540 градусів
Спосіб підключення: фланцевий/вафельний
Середовище: вода, кислота, шлам, пара, газ, нафта
Параметри специфікації ексцентричного півкульового клапана
| Пункт | 0,6 МПа | 1,0 МПа | 1,6 МПа | 2,5 МПа | 4,0 МПа |
|---|---|---|---|---|---|
| Номінальний тиск (МПа) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| Номінальний діаметр (мм) | 40 – 1600 | 40 – 1600 | 40 – 1200 | 40 – 600 | 40 – 600 |
| Випробувальний тиск на витік сидіння (МПа) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
| Випробувальний тиск оболонки (МПа) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| Застосовна температура (градус) | -29 до 540 градусів | ||||
| Відповідні носії | Чиста вода, морська вода, стічні води, кислоти, шлам, пара, газ, масла | ||||
| Тип спрацьовування | Ручні, електричні, пневматичні | ||||
| Кінець підключення | Фланцевий, пластинчастий (проушок-тип необов’язковий, якщо потрібно) | ||||
| Орієнтація установки | Вертикальна установка, Горизонтальна установка | ||||
Індивідуальні креслення ексцентрикового кульового крана для клієнта з Катару

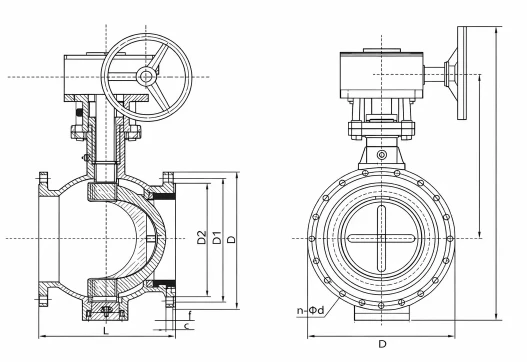

Основні габаритні розміри (мм) - Ексцентричний напівсферичний клапан національного стандарту (PN16):
| DN | L | D | D1 | D2 | C | f | n-Φd |
|---|---|---|---|---|---|---|---|
| 100 | 229 | 220 | 180 | 158 | 20 | 2 | 8-Φ18 |
| 125 | 254 | 250 | 210 | 188 | 22 | 2 | 8-Φ18 |
| 150 | 267 | 285 | 240 | 212 | 22 | 2 | 8-Φ22 |
| 200 | 292 | 340 | 295 | 268 | 24 | 2 | 12-Φ22 |
| 250 | 330 | 405 | 355 | 320 | 26 | 2 | 12-Φ26 |
| 300 | 356 | 460 | 410 | 378 | 28 | 2 | 12-Φ26 |
| 350 | 450 | 520 | 470 | 428 | 30 | 2 | 16-Φ26 |
| 400 | 530 | 580 | 525 | 490 | 32 | 2 | 16-Φ30 |
| 450 | 580 | 640 | 585 | 550 | 40 | 2 | 20-Φ30 |
| 500 | 660 | 715 | 650 | 610 | 44 | 2 | 20-Φ33 |
Американський стандартний ексцентричний напівкульовий клапан (клас 150LB):
| DN | D | D1 | D2 | C | f | n-Φd |
|---|---|---|---|---|---|---|
| 100 | 230 | 190.5 | 157.2 | 24.3 | 2 | 8-Φ18 |
| 125 | 255 | 215.9 | 185.7 | 24.3 | 2 | 8-Φ22 |
| 150 | 280 | 241.3 | 215.9 | 25.9 | 2 | 8-Φ22 |
| 200 | 345 | 298.5 | 269.9 | 29.0 | 2 | 8-Φ22 |
| 250 | 405 | 362.0 | 323.8 | 30.6 | 2 | 12-Φ26 |
| 300 | 485 | 431.8 | 381.0 | 32.2 | 2 | 12-Φ26 |
| 350 | 535 | 476.3 | 412.8 | 35.4 | 2 | 12-Φ30 |
| 400 | 595 | 539.8 | 469.9 | 37.0 | 2 | 16-Φ30 |
| 450 | 635 | 577.9 | 533.4 | 40.1 | 2 | 16-Φ33 |
| 500 | 700 | 635.0 | 584.2 | 43.3 | 2 | 20-Φ33 |
Особливості ексцентричних напівсферичних клапанів
- Відкривання та закривання-без тертя: завдяки ексцентричній конструкції немає тертя між кулькою та сідлом під час відкривання та закривання, що зменшує знос клапана та витрати на обслуговування.
- Зносостійке ущільнення: ущільнювальна поверхня ексцентричного напівсферичного клапана використовує металеве-кільце з твердим-ущільненням, що забезпечує чудову зносостійкість і ефективність ущільнення.
- Низький крутний момент відкриття та закриття: завдяки ексцентричній конструкції клапан вимагає меншого крутного моменту під час відкриття та закриття, що полегшує роботу та контроль.
- Низький опір рідини: оптимізована конструкція каналу ексцентричного напівсферичного клапана забезпечує коефіцієнт опору рідини, який дорівнює коефіцієнту опору рідини такої ж довжини, що призводить до низького опору, коли рідина проходить через клапан.
- Широке застосування: ексцентричні напівсферичні клапани підходять для різних середовищ і температурних діапазонів і широко використовуються в нафтовій, хімічній промисловості та промисловості міського водопостачання та дренажу.
Застосування ексцентричного півсферичного клапана
Нафта і газ
Використовується для контролю середовища в трубопроводах, здатний витримувати високі температури, тиск і корозійне середовище.
Хімічна промисловість
Контроль потоку корозійних середовищ (таких як кислоти та луги) для забезпечення безпеки процесу.
Енергетика
Використовується в системах охолодження теплових і атомних електростанцій для регулювання витрати води або пари.
Муніципальна очистка води
Використовується в міському водопостачанні та очищенні стічних вод для очищення рідин, що містять домішки (таких як стічні води та осад).
Харчова та фармацевтична промисловість
Використання відмінних характеристик ущільнення та властивостей матеріалу для контролю потоку чистих середовищ (таких як рідини та гази).

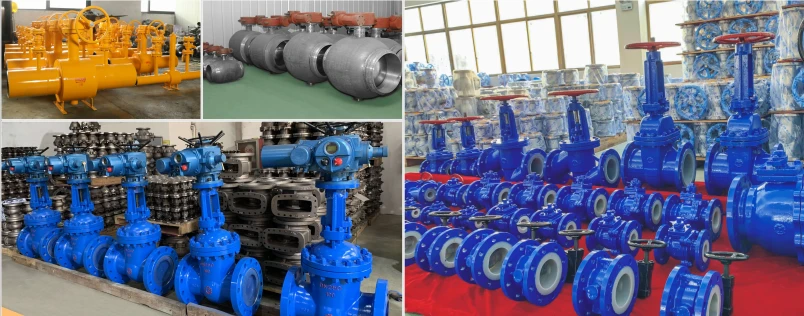

Завод ексцентричних напівсферичних клапанів
