Кульові крани APIЦе промислові клапани, які відповідають стандартам Американського інституту нафти (API), придатні для середовищ, включаючи воду, пару, нафту, азотну кислоту та оцтову кислоту тощо. Застосовна температура, як правило, не перевищує 200 градусів. Цей продукт виготовлено відповідно до таких стандартів, як API 608 та API 6D, а також відповідає стандартам тестування на вогнетривкість, таким як API 607 та API 6FA. Він в основному використовується в таких галузях, як нафта, природний газ, хімічна та енергетика.
Перегляньте технічні малюнки та значення Cv для кульових кранів, сертифікованих API.
Технічне порівняння – API 6D проти API 600
| Особливість | API 6D (кульовий кран для трубопроводу) | API 608 (технологічний кульовий кран) |
| Первинний стандарт | API 6D: Трубопровідна та трубопроводна арматура | API 608: Металеві кульові крани |
| Основне використання | Середня течія: транспорт-нафти та газу на великі відстані. | Нижче за течією: нафтопереробні заводи, хімічні заводи та технологічні трубопроводи. |
| Загальний дизайн | На цапфах(Стандарт) | Плаваючий(Маленький) /Цапфа(великий) |
| Функція ущільнення | Double Block & Bleed (DBB)є стандартним. | Лише ізоляція (DBB є спеціальним запитом). |
| Рельєф порожнини | Обов'язковий: Автоматичне скидання тиску в пастці. | Додатково: зазвичай покладається на "вентилований м'яч" або спеціальне сидіння. |
| Товщина стінки | Більш товстий (специфічний API 6D) | Відповідно до ASME B16.34 (тонше, ніж API 6D). |
| Стандарт тестування | API 6D (більша тривалість, специфічні газові тести). | API 598(Перевірка та випробування клапанів). |
| Допоміжні порти | Дренажні, вентиляційні отвори та отвори для впорскування герметика є стандартними. | Не стандартна вимога. |
Розміри кульового крана API 6D-до-лиця (F-F)
| NPS (дюйм) | DN (мм) | 150 клас | 300 клас | 600 клас | 900 клас | 1500 клас | 2500 клас |
| 2" | 50 | 178 | 216 | 292 | 368 | 368 | 451 |
| 3" | 80 | 203 | 283 | 356 | 381 | 470 | 572 |
| 4" | 100 | 229 | 305 | 432 | 457 | 546 | 673 |
| 6" | 150 | 394 | 403 | 559 | 610 | 705 | 914 |
| 8" | 200 | 457 | 502 | 660 | 737 | 832 | 1022 |
| 10" | 250 | 533 | 568 | 787 | 838 | 991 | 1270 |
| 12" | 300 | 610 | 648 | 838 | 965 | 1130 | 1422 |
| 14" | 350 | 686 | 762 | 889 | 1029 | 1257 | - |
| 16" | 400 | 762 | 838 | 991 | 1130 | 1384 | - |
| 20" | 500 | 914 | 991 | 1194 | 1321 | 1664 | - |
| 24" | 600 | 1067 | 1143 | 1397 | 1549 | 2045 | - |
Мінімальний діаметр отвору API 6D (повнопрохідні клапани)
| NPS | DN | Мінімальний діаметр отвору (мм), клас 150-600 | Мінімальний отвір (мм), клас 900 | Мінімальний отвір (мм), клас 1500 |
| 2" | 50 | 49 | 49 | 49 |
| 3" | 80 | 74 | 74 | 74 |
| 4" | 100 | 100 | 100 | 100 |
| 6" | 150 | 150 | 150 | 144 |
| 8" | 200 | 201 | 201 | 192 |
| 10" | 250 | 252 | 252 | 240 |
| 12" | 300 | 303 | 303 | 287 |
| 16" | 400 | 385 | 385 | 360 |
Розміри дляAPI 608 Плаваючі кульові крани
| NPS | DN | Клас 150 (F-F) | Клас 300 (F-F) | Клас 600 (F-F) | H (відкритий) | Вага (кг - Cl.150) |
| 1/2" | 15 | 108 | 140 | 165 | 85 | 2.5 |
| 3/4" | 20 | 117 | 152 | 190 | 95 | 3.5 |
| 1" | 25 | 127 | 165 | 216 | 105 | 5.0 |
| 1-1/2" | 40 | 165 | 190 | 241 | 135 | 9.0 |
| 2" | 50 | 178 | 216 | 292 | 155 | 13 |
| 3" | 80 | 203 | 283 | 356 | 190 | 25 |
| 4" | 100 | 229 | 305 | 432 | 235 | 42 |
| 6" | 150 | 394 | 403 | 559 | 320 | 88 |
Розміри для кульових кранів на цапфах API 608
| NPS | DN | Клас 150 (F-F) | Клас 300 (F-F) | Клас 600 (F-F) | Клас 900 (F-F) |
| 2" | 50 | 178 | 216 | 292 | 368 |
| 3" | 80 | 203 | 283 | 356 | 381 |
| 4" | 100 | 229 | 305 | 432 | 457 |
| 6" | 150 | 394 | 403 | 559 | 610 |
| 8" | 200 | 457 | 502 | 660 | 737 |
| 10" | 250 | 533 | 568 | 787 | 838 |
| 12" | 300 | 610 | 648 | 838 | 965 |
| 16" | 400 | 762 | 838 | 991 | 1130 |

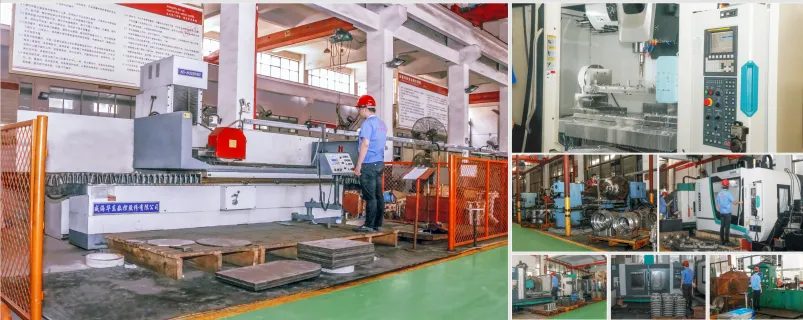

Завод кульових кранів GNEE
Потрібні кульові крани API?Отримати цінову пропозиціюдля-розмірів у наявності від 2" до 48" за 24 години.
FAQ
Що таке кульовий кран API 608?
Кульові крани API 608основні компоненти, які використовуються-в системах високого тиску, зокрема в нафтовій, хімічній та нафтохімічній промисловості. Ці клапани відіграють важливу роль у регулюванні потоку газів і рідин у системі трубопроводів.
Яка різниця між кульовим краном API 6D і API 608?
API 6D регулює кульові крани, що використовуються в трубопроводах, зосереджуючись на-ізоляції великомасштабного потоку та безпеці передачі, тоді як API 608 стосується кульових кранів, які використовуються в технологічних трубопроводах, де точне керування потоком і компактна конструкція є ключовими.
